令和4年度春期 ITサービスマネージャ 午前Ⅱ 問24

通信経路の役割分担を整理する視点

この分野では、通信相手・中継点・接続管理の役割を分け、どの区間を誰が管理しているかという観点から図を読み解くことが重要です。各要素の関係を段階的に確認しましょう。

この問題で問われていること

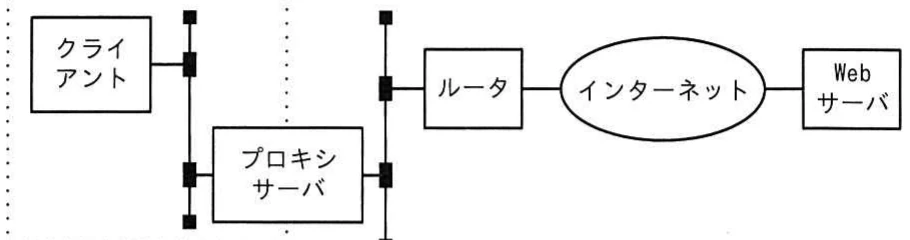

確認する観点を、通信の両端と途中の装置の関係に絞りましょう。図中の各接続が同じ相手間のものか、別々の区間として扱われるものかを、役割の境界に注目して整理してください。

視点

通信に参加する主体、中継する主体、接続を管理する主体を分けて捉え、経路上の役割分担と境界を整理します。

確認ポイント

• 通信に参加する主体と中継する主体を区別できているか
• 図の各区間を、どの機器が管理する関係として読んでいるか
• 接続の境界を判断するとき、名称ではなく役割と配置に注目しているか

正解

イ

解説

プロキシサーバはクライアントからの要求を受け付け、Webサーバへ別の通信として要求を送信します。そのため、TCPコネクションはプロキシサーバを境に分かれて設定されます。一方、ルータはTCP接続を終端せず、IPパケットを転送します。

理由

プロキシサーバはクライアントにとって通信相手となり、受け取った要求をWebサーバへ改めて送信します。したがって、クライアント側とWebサーバ側で別々のTCPコネクションが設定されます。

比較

ルータはTCP通信の内容を終端する装置ではなく、ネットワーク層のパケットを次のネットワークへ転送します。そのため、ルータを通過する箇所を独立したTCPコネクションとして数えません。

選択肢ア

これは不正解だよ。クライアントとWebサーバの間に直接TCPコネクションを設定するのではなく、プロキシサーバがクライアントから要求を受けてWebサーバへ別の接続を行う。したがって、前半の関係が誤っている。

選択肢イ（正解）

これは正解だよ。プロキシサーバはクライアントとのTCP通信を終端し、Webサーバに対して別のTCPコネクションを設定する。よって、TCPコネクションはクライアントとプロキシサーバの間、プロキシサーバとWebサーバの間に設定される。

選択肢ウ

これは不正解だよ。クライアントとプロキシサーバの間、およびプロキシサーバとWebサーバの間はTCPコネクションとなるが、プロキシサーバとルータの間やルータとWebサーバの間を別個のTCP接続として扱わない。ルータはパケットを転送するだけである。

選択肢エ

これは不正解だよ。クライアントはプロキシサーバを介してWebサーバを利用するため、クライアントとルータの間に直接TCPコネクションを設定する構成ではない。また、ルータとWebサーバの間も独立した接続として数えない。

学習のポイント

プロキシとルータの役割の違いから、TCPコネクションの設定箇所を判断する。
