平成26年度秋期 システムアーキテクト 午前Ⅱ 問23

接続経路を端から端までたどる

既存の網と新しい網をつなぐ構成では、一つの通話が端末から相手へ届くまでの経路を順に追い、各区間でどの網のどの部分を通っているかを自分で整理してから、装置の置き場所と役割を考える姿勢が大切です。

この問題で問われていること

検討対象の装置がどの区間の境目に位置し、その前後で何が異なっているのかを、経路をたどる中で自分の言葉で説明できるかが焦点です。装置名の印象だけで判断しないようにしましょう。

視点

複数の網を統合する構成を学ぶときは、個々の装置を単独で覚えるより、通信の経路を一本の線として描く方が理解しやすくなります。発信側の端末から着信側の端末までを区間に分け、区間ごとに『どちらの網に属するか』『前後の区間と比べて何が違うか』を書き出します。そのうえで、違いが生じる境目に何が必要になるかを自分で考えます。こうすると、装置の配置と役割を結び付けて整理できます。

確認ポイント

• 通話の経路を発信側から着信側まで区間に分けて書き出せているか
• 各区間がどちらの網に属するのかを自分で判断できているか
• 区間の境目の前後で何が違うのかを説明し、その境目に置く装置の役割と結び付けられているか

正解

ア

解説

既存の電話機とPBXによる内線網をIPネットワークへ統合するには、電話機側にPBXを置き、その音声通信をVoIPゲートウェイでIP通信へ変換し、ルータを経由してIPネットワークへ接続します。したがって正しい組合せはアです。

理由

既存の電話機は内線交換を行うPBXに接続されます。PBXからの音声通信はVoIPゲートウェイによってIPネットワークで扱える形式に変換され、その後、ルータを通じてIPネットワークへ接続されます。

比較

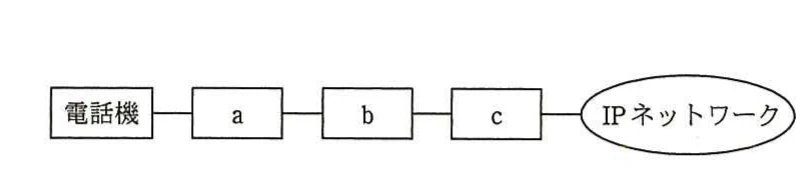

ルータは主に異なるネットワーク間でパケットを中継する装置であり、電話機やPBXの音声通信をVoIP化する装置ではありません。また、VoIPゲートウェイやPBXをルータの後ろに置く順序にすると、図の既存電話網からIP網へ移行する役割分担と一致しません。

選択肢ア（正解）

これは正解だよ。電話機は既存の内線交換機であるPBXに接続され、PBXからの音声通信はVoIPゲートウェイでIPネットワーク向けに変換されます。その後、ルータがネットワーク間の通信を中継するため、図の接続順序と各装置の役割に一致します。

選択肢イ

これは不正解だよ。aをPBXとする点は電話機側の構成に合いますが、bをルータ、cをVoIPゲートウェイとすると、IPネットワークへ向かう前に音声をIP通信へ変換する位置が適切ではありません。ルータとゲートウェイの役割の順序が逆です。

選択肢ウ

これは不正解だよ。電話機の直後にVoIPゲートウェイを置くと、既存の電話機を収容して内線交換を行うPBXが後段になってしまいます。PBXは電話機側の既存内線網を構成する装置なので、図のaの位置には適しません。

選択肢エ

これは不正解だよ。aをVoIPゲートウェイ、bをルータ、cをPBXとすると、PBXがIPネットワーク側に置かれ、既存電話機を収容する順序になりません。さらに、音声変換後にPBXを配置する構成も設問の統合方法と一致しません。

学習のポイント

PBX、VoIPゲートウェイ、ルータの接続位置と役割の違いを整理する。
