平成22年度春期 プロジェクトマネージャ 午前Ⅱ 問6

軸の意味と基準点を先に確かめる

チャートを読むときは、矢印の向きをすぐに良し悪しへ結び付けないことが大切です。まず各軸が何の指標を表し、どの値が計画どおりの状態に当たるのかを確認しましょう。そのうえで、状況を言葉に置き換えて整理します。

この問題で問われていること

この問題で確認する観点は一つです。各軸の指標がどちらへ変化すると、費用や進捗が計画に対して有利・不利になるのかを、定義に立ち返って自分で確かめましょう。矢印の見た目の印象だけで判断しないことが大切です。

視点

推移を表すチャートでは、ある時点の状態を表す「位置」と、時間の経過による変化を表す「向き」は別の情報です。まず軸ごとに、どの指標を扱っているかを確認します。次に、その指標の値が大きい場合と小さい場合にそれぞれ何を意味するかを、定義から自分の言葉で説明できるようにします。こうしておけば、見た目の印象に左右されずに読み取れます。

確認ポイント

• 各軸がどの指標を表しているかを、軸の名称や表記から確認したか
• 計画どおりの状態に当たる基準の値や位置が、チャート上のどこにあるかを把握したか
• その指標の定義を思い出し、値の増減が費用や進捗について何を意味するかを自分で説明できるか

正解

ア

解説

垂直方向の矢印は、予定と実績で開発期間が同じ位置にあり、進捗は予定どおりであることを示します。一方、実績の予算消化率は予定より低いため、費用は予算を下回っている。

理由

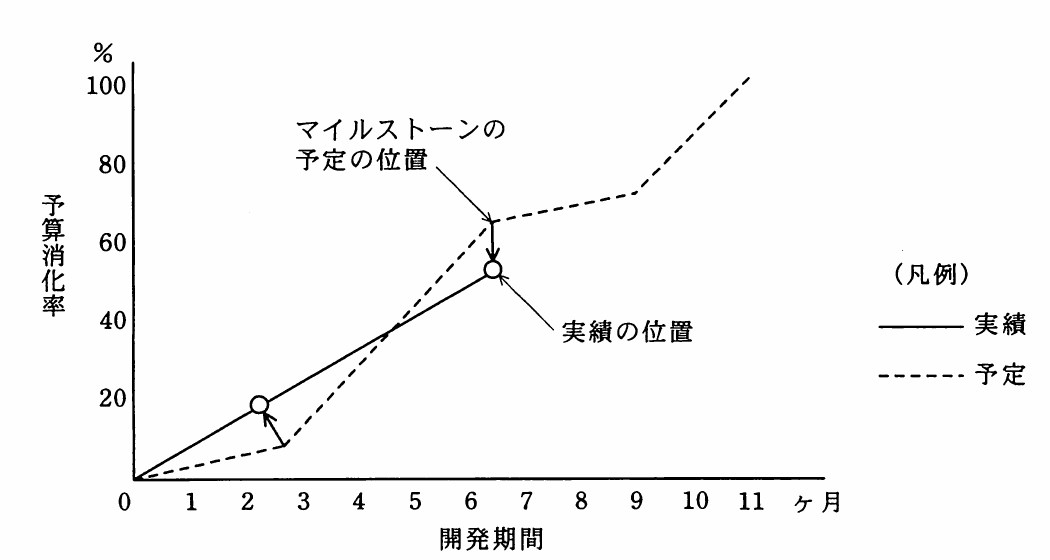

図では、マイルストーンの予定位置から実績位置への矢印が垂直に下向きになっている。横軸の開発期間は予定と実績で同じため進捗は予定どおりであり、実績の予算消化率は予定より低いため費用は予算を下回っている。

比較

矢印が横方向にずれていれば進捗の遅れや先行を判断するが、この図では横方向のずれはない。上下方向のずれだけがあり、実績の費用消化率が予定より小さいことを表している。

選択肢ア（正解）

これは正解だよ。予定のマイルストーンと実績の位置が同じ開発期間上にあるため、進捗は予定どおりである。また、実績の位置は予定より下にあり、予算消化率が予定より低いので、費用は予算を下回っている。

選択肢イ

これは不正解だよ。進捗が予定どおりという点は図と一致するが、実績の位置は予定の位置より下にある。これは予算消化率が低いことを示すため、費用が予算を超過しているとはいえず、費用の判断が反対である。

選択肢ウ

これは不正解だよ。費用についても、実績の予算消化率は予定より低く、予算超過ではない。さらに、予定位置から実績位置への横方向のずれがないため、進捗が予定より遅れているという説明も図の読み取りと一致しない。

選択肢エ

これは不正解だよ。実績位置が予定位置より下にあるため、費用が予算を下回っているという部分は正しい。しかし、垂直方向の矢印は開発期間が予定と同じであることを示すので、進捗が予定より進んでいるとは判断できない。

学習のポイント

トレンドチャートの横軸と縦軸から、進捗と費用を別々に読み取る。
