無線LANの電源供給不良とサーバのメモリ不足、誤配線によるレイヤ2のループを扱う問題です。観測された現象を通信経路やVLAN設定と結び付け、原因の特定、障害の波及、再発防止策まで説明することが要点です。

問題の全体像

Z社は三つの拠点を広域イーサ網で接続し、監視、販売管理、商品管理、電話の通信をVLANで分離しています。前半の障害では、APへの電源供給不良による無線LANの不安定化と、DB-SVのメモリ不足による応答遅延が重なっています。後半では、営業所のSWとL2SW2を二重に接続したため、ループするフレームが拠点間回線を占有します。出題趣旨では、L2SWと無線LANの機能・動作・設定、TCP/IPの基礎知識を使って障害現象を把握する力を問うとしています。個々の用語に加え、図の通信経路とVLANの設定を読み合わせることが重要です。

設問1(ア)

着目するのは、スパニングツリープロトコルが「制御フレームをやり取りして通信のループを回避する」という記述です。公式解答例では「BPDU」又は「Bridge Protocol Data Unit」です。スイッチ間でBPDUを交換して接続構成を把握し、ループを生じる経路の一部を転送に使わない状態にすることで、ループを回避します。

設問1(イ)

本文には、IEEE 802.3af規格によってUTPケーブルからAPへ電源を供給するとあります。公式解答例では「PoE」又は「Power over Ethernet」です。イーサネットの配線を利用して機器に給電する技術であり、本事例ではコネクタとケーブルの接続不良による電圧低下が、APの無線動作を不安定にしています。

設問1(ウ)

着目するのは、TCPが受信側からの返信に基づいてデータの到達確認と再送を行うという記述です。公式解答例では「確認応答」「ACK」又は「Acknowledgement」です。送信側は確認応答などを基に受信状況を判断し、届かなかったデータを再送します。この仕組みによって、無線LANが不安定でも通信がある程度継続できたと説明できます。

設問1(エ)

U君は、広域イーサ網の接続ポートを流れるフレームを、別の未使用ポートにつないだトラフィックモニタで解析しています。公式解答例では「ミラー」です。対象ポートの送受信フレームを監視用ポートへ複製する設定なので、本文の「ミラーポート」に当てはまります。

設問1(オ)

本文の「接続機器のポートの属性を識別して、自ポートの結線をストレート又はクロスに自動的に切り替える」が機能の定義です。公式解答例では「Auto MDI/MDI-X」又は「Auto MDI-X」です。ケーブルの結線に合わせて自動調整するため、本事例では誤って接続した二つの経路も通信可能となり、ループの成立につながりました。

設問2(1)(a)

空欄は、IEEE 802.11b規格の最大伝送速度を問うています。公式解答例では「11」で、単位を含めると11Mビット／秒です。本文で観測された1Mビット／秒は不安定な状況での通信速度であり、空欄には規格上の最大値を入れます。

設問2(1)(b)

空欄は、IEEE 802.3afのPoEで給電に使用するより対線の数です。公式解答例では「2」です。UTPケーブル全体には4対ありますが、この規格の給電に使うのはそのうち2対です。「線の本数」ではなく「対の数」を答える点に注意します。

設問2(2)

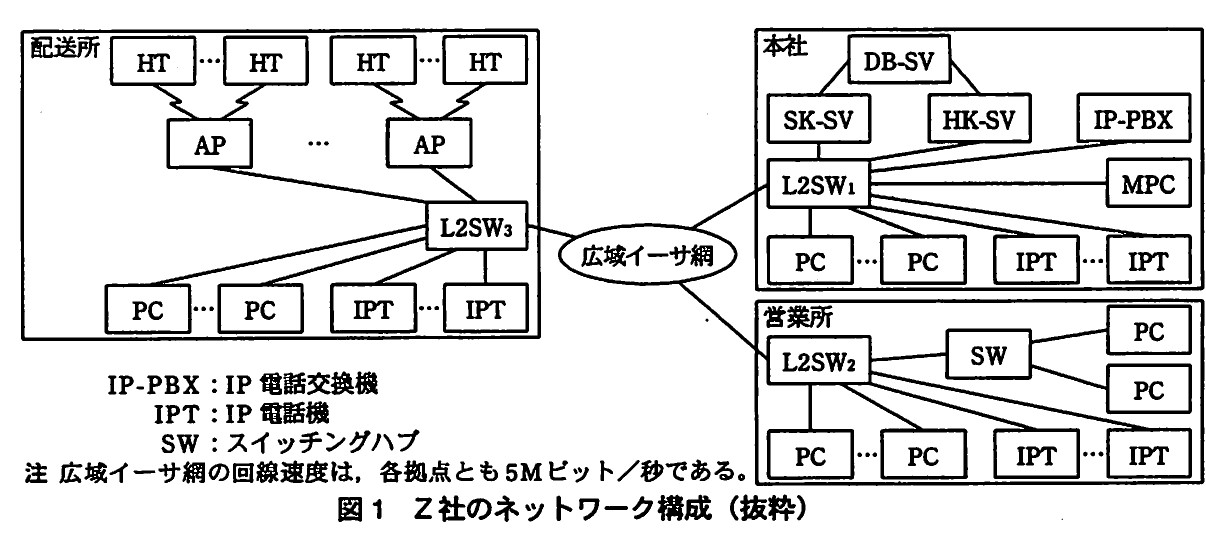

図1で、HTから本社のL2SW1へ届く経路をたどります。HTのフレームはAP、L2SW3、広域イーサ網を経由してL2SW1に到着します。L2SWは受信フレームの送信元MACアドレスと受信ポートを対応付けて学習するため、公式解答例では「広域イーサ網に接続しているポート」です。この表現は20字以内です。HTの接続APが変わっても、L2SW1から見た受信ポートは同じです。

設問2(3)

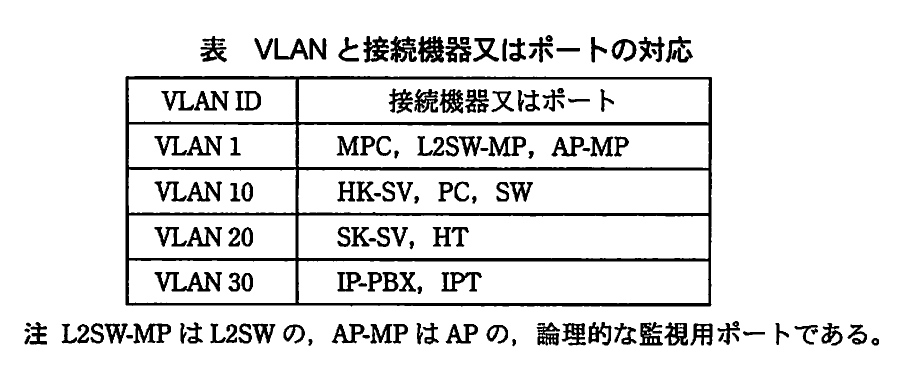

表ではHTとSK-SVがVLAN20、PCとHK-SVがVLAN10に属しています。既存のHTと追加するノートPCを同じAPで扱うには、無線側の通信をそれぞれ適切なVLANへ振り分ける必要があります。公式解答例では「通信をESS IDごとにVLANと対応付ける機能」です。答案では、指定語句の「ESS ID」と、VLANへの対応付けを30字以内で示します。APとL2SW3の間は既にタグVLANを使用しているので、その接続で複数のVLANを中継できます。

設問3(1)(フレームの種類)

公式解答例では「ブロードキャストフレーム」です。ブロードキャストは同じVLAN内の複数のポートへ転送されるため、ループがあると同じフレームが繰り返し転送されます。本事例では未使用ポートがVLAN1に属し、VLAN1は拠点間でもタグなしで中継されます。そのため、営業所で発生した大量のフレームが広域イーサ網へ流れ込みました。タグがないことは所属VLANを判断する手掛かりであり、それだけでブロードキャストと判断するものではありません。

設問3(1)(制限されない理由)

TTLはIPパケットをルータなどが転送するときに減算します。一方、今回のループはL2SWによるレイヤ2のフレーム転送で生じています。公式解答例では、L2SWの転送処理でIPヘッダを評価しないことを理由としています。30字以内では「L2SWの転送ではIPヘッダを評価しないから」とまとめられます。IPパケットを含むフレームでも、レイヤ2の転送だけではTTLによってループを止められません。

設問3(2)

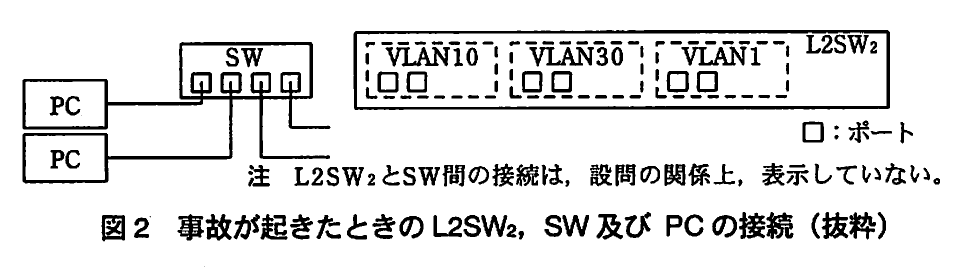

図2のSWに残された二つの接続線を、L2SW2のVLAN1に属する二つのポートへ1本ずつ結びます。公式解答例の図も、この二重接続を示しています。根拠は、誤接続した二つのポートが以前は未使用であり、工場出荷時には全ポートへVLAN1が割り当てられるという記述です。さらに、大量のフレームがタグなしだったこともVLAN1での中継と一致します。SWは本来VLAN10の機器ですが、問われているのは事故時の接続なので、VLAN1の二つのポートへ描く必要があります。

設問3(3)

公式解答例では「PCを接続しても直ちに通信が可能な状態にはならない」、又は「VLAN内へのユニキャストフレームの流出が増加する」という現象を挙げています。前者は、STPが接続後にループの有無を確認し、ポートが転送可能になるまで待ち時間が生じるためです。後者は、PCの接続・切断に伴う構成変更でMACアドレスの学習情報が早く失われると、宛先ポートが不明なユニキャストのフラッディングが増えるためです。30字以内の答案例は「PCを接続しても直ちに通信可能にならない」です。ループ回避の効果ではなく、端末の接続・切断に伴う現象を書くことが要点です。

設問3(4)①

公式解答例の一つ目は、未使用ポートを使用できない閉そく状態にする方法です。誤ってケーブルを接続してもフレーム転送に使われないよう、ポート自体を無効にします。30字以内では「未使用ポートを閉そく状態にする」とまとめられます。Auto MDI/MDI-Xの設定変更だけではなく、通信に使用できない状態にすることを明示します。

設問3(4)②

公式解答例の二つ目は、未使用ポートに別のVLANを割り当て、そのVLANをタグVLANでの中継から外す方法です。本事例では未使用ポートのVLAN1が拠点間で中継されていたため、誤接続の影響が他拠点へ波及しました。30字以内では「別のVLANを割り当てタグVLANの中継から外す」とまとめられます。VLANを変更するだけでなく、そのVLANを拠点間などの中継対象から除外する点まで示す必要があります。

学習のポイント

MACアドレス学習、ESS IDとVLANの対応、タグなし通信、STPとTTLの役割の違いを重点的に学びます。
