平成21年度秋期 ネットワークスペシャリスト 午前Ⅱ 問6

負荷分散処理を整理する視点

複数の接続経路を扱う装置の設問では、個々の用語の印象だけで判断せず、通信の流れを分解し、どの段階で何を基準に処理を振り分けるかという関係に注目して整理しましょう。前後の役割も確認します。

この問題で問われていること

確認する観点は、通信を受け取ってから送り先へ渡すまでの処理の流れです。入口・判断・転送の各場面で、何が変化し、何が維持される前提なのかを問題文と照合してください。

視点

装置の役割を、通信の受け入れ、判断、転送という流れに分けて捉え、各段階の関係を整理します。

確認ポイント

• 通信がどの段階で扱われるかを確認する
• 判断に関係する情報の種類を整理する
• 処理の前後で維持される条件を確認する

正解

イ

解説

負荷分散装置は、IPパケットの最終宛先を維持したまま、選択した経路の次ホップとなるルータへフレームを転送する。

理由

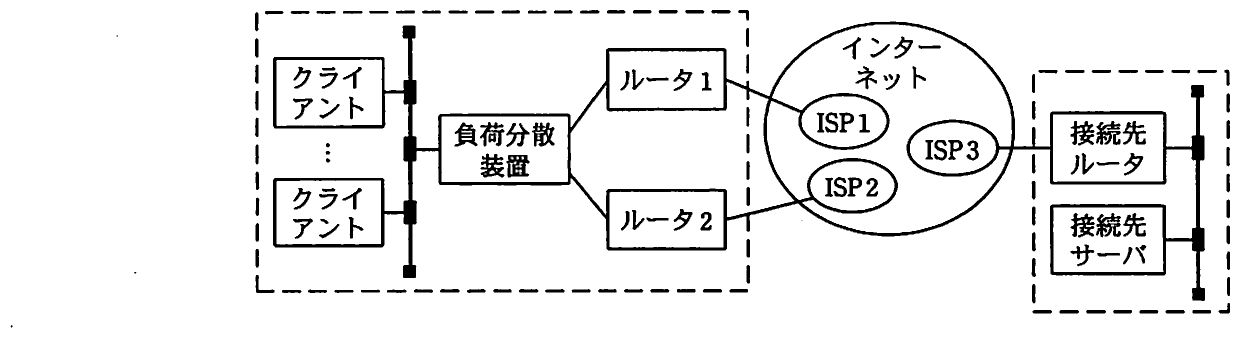

図では、負荷分散装置の先にルータ1とルータ2があり、その後にインターネットを経由して接続先ルータとサーバがある。したがって、負荷分散装置が選ぶ直接の転送先はルータ1またはルータ2です。

比較

IPアドレスは接続先サーバを示す最終宛先として扱い、イーサネットフレームのあて先MACアドレスは次にフレームを受け取るルータのものにする。この役割分担に一致するのがイです。

選択肢ア

これは不正解だよ。あて先IPアドレスを維持する点は適切だが、負荷分散装置から直接フレームを受け取るのは接続先サーバではなく、選択されたルータである。ルータを越える構成なので、サーバのMACアドレスへ置き換える処理にはならない。

選択肢イ（正解）

これは正解だよ。IPパケットのあて先IPアドレスは接続先サーバを示すためそのまま維持する。一方、負荷分散装置が次に転送する相手はルータ1又はルータ2なので、フレームのあて先MACアドレスを選択したルータのものに置き換える。

選択肢ウ

これは不正解だよ。MACアドレスをそのままにして、あて先IPアドレスを接続先ルータのIPアドレスへ変更する処理ではない。IPアドレスは最終的な接続先サーバを示し続け、負荷分散装置が選択する経路はMACアドレスの次ホップ指定で表される。

選択肢エ

これは不正解だよ。負荷分散装置はルータ1又はルータ2を選択するが、そのことを示すためにあて先IPアドレスを書き換えるわけではない。IPアドレスは接続先サーバのままとし、直後のルータへ渡すためMACアドレスを変更する。

学習のポイント

IPアドレスの宛先性とMACアドレスの次ホップ性を区別する。
