令和元年度秋期 システムアーキテクト 午前Ⅱ 問22

装置の位置と境界を整理する

網の統合を考える問題では、各装置がどのネットワークとどのネットワークの間に置かれ、何を受け取り何を送り出しているかを一つずつ確かめる姿勢が役立ちます。境界ごとに整理すると構成全体の見通しが立てやすくなります。

この問題で問われていること

確認すべき観点は一つ、各装置が接している両側の網の性質と、その境界で情報の形式が変わるかどうかです。装置の名称だけで判断せず、どの位置にあれば通信が成立するかを自分の言葉で説明できるかを確かめましょう。

視点

異なる性質の網をつなぐ構成では、網と網の境目に何らかの役割を持つ装置が置かれるのが一般的です。装置を覚えた名前で捉えるのではなく、境目の片側と反対側で扱われる情報の形がどう違うのか、その違いを誰が埋めているのかという観点で整理すると、配置と役割の対応を筋道立てて考えられます。

確認ポイント

• 各装置について、接続されている両側がどの網に属するかを書き出せるか
• その装置を通過する前後で情報の扱われ方が変わるかどうかを説明できるか
• 装置の名称ではなく境界上の位置から役割を判断しているか

正解

ア

解説

既存電話機の内線交換を行うPBX、電話音声をIP通信へ変換するVoIPゲートウェイ、IPネットワークへ接続するルータの順に配置する。したがって正しい組合せはアです。

理由

既存の電話機はPBXを利用して内線通信を行う。PBX側の電話音声をIPネットワークで扱える形に変換するのがVoIPゲートウェイであり、その先でIPネットワークへ接続する装置がルータです。

比較

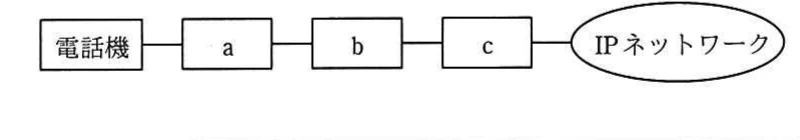

図の接続は、電話機から既存電話設備、通信方式の変換、IPネットワーク接続へ進む構成として読む。PBX、VoIPゲートウェイ、ルータをこの役割順に対応させると、選択肢アの並びになる。

選択肢ア（正解）

これは正解だよ。既存電話機の内線交換をPBXが担い、VoIPゲートウェイが電話音声をIP通信へ変換し、ルータがIPネットワークへ接続するため、図の左から右の役割分担と一致する。

選択肢イ

これは不正解だよ。aのPBXまでは既存電話設備の役割に合うが、bのルータは電話音声をIP通信へ変換する装置ではない。変換装置とIP接続装置の位置が入れ替わっている。

選択肢ウ

これは不正解だよ。電話機の直後にVoIPゲートウェイを置き、その後にPBXを置く並びでは、既存電話機がPBXで内線交換する構成の順序と合わない。PBXと変換装置の配置が逆である。

選択肢エ

これは不正解だよ。aのVoIPゲートウェイとcのPBXが、図で求められる役割位置と一致しない。特にIPネットワークの直前にPBXを置くため、電話設備からIP接続へ至る機能の順序が崩れている。

学習のポイント

PBX、VoIPゲートウェイ、ルータの役割と接続順を整理する。
