平成23年度秋期 システムアーキテクト 午前Ⅱ 問23

接続境界から装置の位置を考える

異なる方式のネットワークを統合する構成では、各装置がどのネットワークとどのネットワークの境目に置かれるかを意識すると整理しやすくなります。接続の両側にあるものを確かめながら検討しましょう。

この問題で問われていること

問われている装置や配置について、その装置の一方の側と他方の側に何がつながるのかという接続関係に着目します。役割は名称からの連想ではなく、接続の位置関係から考える姿勢が大切です。

視点

性質の異なるネットワーク同士をつなぐ構成では、それぞれのネットワーク内部の装置と、ネットワーク同士の境目に位置する装置とを区別して捉えると見通しがよくなります。ある装置の役割を考えるときは、その装置の両側に何が接続されているか、両側で扱う情報の形や取り決めが同じか異なるかを順に確かめます。名称の印象だけで判断せず、接続の位置関係から役割を捉えるのが基本的な整理の仕方です。

確認ポイント

• 対象となる装置の一方の側に、どのネットワークや機器がつながっているかを確認したか
• 同じ装置のもう一方の側に、何がつながっているかを確認したか
• 両側で扱う情報の形や取り決めが同じか異なるかを踏まえて、その装置の位置付けを考えたか

正解

ア

解説

既存の電話機とPBXをIPネットワークへ統合するには、電話機側にPBXを置き、その音声通信をVoIPゲートウェイでIP通信へ変換し、ルータを経由してIPネットワークへ接続します。したがって正しい組合せはアです。

理由

既存の電話機はPBXに接続され、PBXが内線交換を行います。PBXからの電話音声をIPネットワークで扱える形式に変換する装置がVoIPゲートウェイです。その後、IP通信はルータを経由してIPネットワークへ送られます。

比較

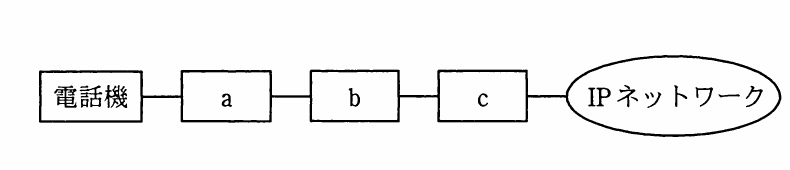

図の左から右へ、既存電話設備、音声とIPの変換、IPネットワーク間の経路制御という役割の順に並べると、aはPBX、bはVoIPゲートウェイ、cはルータになります。

選択肢ア（正解）

これは正解だよ。既存の電話機をPBXへ接続し、PBXで内線交換を行った後、VoIPゲートウェイで音声をIP通信へ変換します。変換後のIP通信をルータがIPネットワークへ中継するため、図の接続順序と各装置の役割に一致しています。

選択肢イ

これは不正解だよ。aのPBXは電話機側に置かれるため適切ですが、bにルータを置くと、電話音声をIP通信へ変換する段階が抜けます。VoIPゲートウェイはIPネットワークへ接続する前に必要であり、cの位置だけではこの役割を補えません。

選択肢ウ

これは不正解だよ。電話機から最初に接続されるaは、既存の電話機を収容して内線交換を行うPBXである必要があります。VoIPゲートウェイをaに置くとPBXが電話機側の交換設備として働けず、bとcの配置以前に構成が成立しません。

選択肢エ

これは不正解だよ。aをVoIPゲートウェイとする点で、電話機側に必要なPBXの役割を満たしていません。また、cにPBXを置いても、IPネットワーク直前で既存電話機の内線交換を行う構成にはならないため、接続順序が不適切です。

学習のポイント

PBX、VoIPゲートウェイ、ルータの役割と接続順序を理解する。
