平成21年度秋期 システムアーキテクト 午後Ⅰ 問4

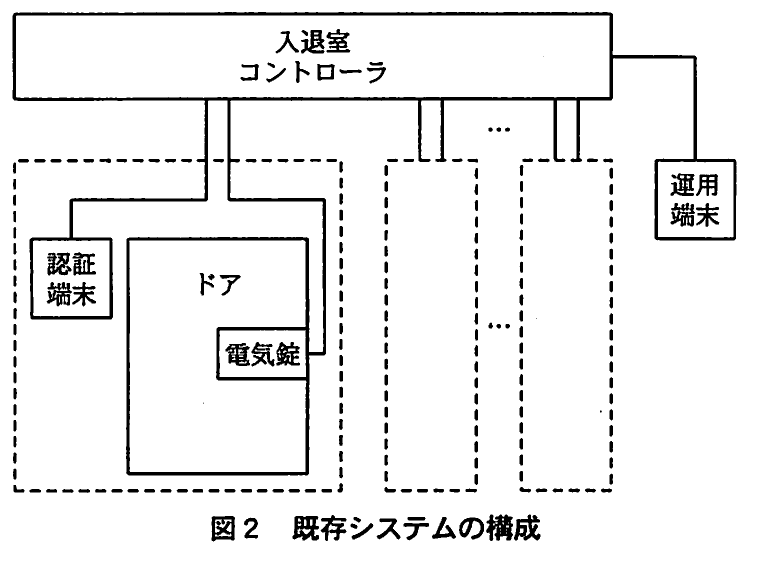

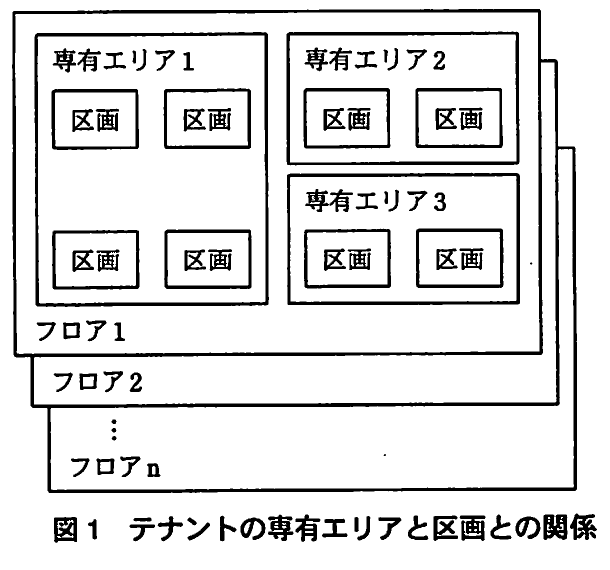

問4 新入退室管理システムの開発に関する次の記述を読んで，設問1～4に答えよ。 J社は，定められた区画に，許可された人だけが入退室できるようにするための入退室管理システムを製造・販売している。これまでは，個別の企業，事業所などの入退室管理システムを，利用者の要望に合わせて構築していた。今回は，大規模賃貸オフィスビル向けの新入退室管理システム（以下，新システムという）を企画し，要件定義を行った。この新システムは，複数のテナントが入っているオフィスビル全体を対象とし，各テナント個別の入退室管理を実現する。 テナントは，1区画だけを使う場合から，フロアを越えて複数の区画を使う場合まで多様である。このため新システムでは，テナント単位に専有する区画（以下，専有エリアという）を柔軟に変更できる方式を検討する。テナントの専有エリアと区画との関係を図1に示す。 〔既存の個別企業向け入退室管理システムの概要〕 既存の個別企業向け入退室管理システム（以下，既存システムという）の構成を図2に示す。既存システムでは，必要な数の認証端末及び電気錠が設置され，専用配線を介して1台の入退室コントローラと個別に接続されている。入退室コントローラは，あらかじめ記録された認証データを保持し，認証端末からの入力データと認証データとを照合して，認証に成功したら対応するドアの電気錠を開錠する。システムの管理者は，入退室コントローラに接続された運用端末を操作して，入室許可者の登録及び認証データの登録を行う。 〔新システムの要件〕 新システムの開発に当たり，次に示す要件がシステムアーキテクトに提示された。システムアーキテクトには，これらの要件を検討し，新システムの機能仕様を決定することが求められている。 ・テナントの要求に応じて，認証端末は複数種類から選択できる。 ・区画ごとに入退室コントローラを1台設置する。 ・1区画は，上限はあるが，複数のドアをもつことができる。1ドア単位の入退室管理も，複数のドアをまとめた入退室管理もできる。さらに，専有エリアが複数区画となる場合は，入退室コントローラを連携させることで，複数区画をまとめた入退室管理も行うことができる。 ・テナントの入替りによって，専有エリアの区画や認証方式を変更しなければならない場合にも，ドアの新設がなければ，認証端末，電気錠などと入退室コントローラの間の配線工事やインタフェースの変更が不要で，短時間で対応できるようにする。 ・運用端末をテナントごとに1台設置する。テナントの管理者が運用端末を操作して，入室許可者の登録及び認証データの登録を行う。 ・入退室履歴を残すことを標準機能に含めるものとする。入退室履歴は，ドアの開閉を行ったときの日時，ドア番号，入退室者などのデータであり，履歴の参照には運用端末を用いる。 ・新システム全体の管理や監視のためにシステム管理端末を設置する。 ・これからのオフィスビルでは，入退室管理システムの情報を利用することによるビルの省エネルギー化，警備の自動化など，ビル設備を監視・制御するシステムの統合運用を進めることが求められている。新システムには，それらに対応できる機能をもたせる。 設問1 新システムの要件を検討した結果，専有エリアごとの入退室管理を容易に実現でき，専有エリアの区画の変更に柔軟に対応できるアーキテクチャを提供することが主要な課題であることが明らかとなった。 この課題にこたえるために，入退室コントローラ及び運用端末はどのようなインタフェースで接続するのが適切か。45字以内で述べよ。 設問2 システム管理機能について検討する。 新システムでは，専有エリア単位の入退室管理を実現するとともに，専有エリアの区画の変更にも対応する必要がある。 （1） システム管理端末で上記の変更を柔軟に行うために必要な情報は何か。20字以内で述べよ。 （2） （1）で述べた情報を用いて，専有エリア単位の入退室管理を実現するためにシステム管理端末にもたせるべき機能は何か。40字以内で述べよ。 設問3 認証データの管理について検討する。 照合処理は，既存システムと同様に，入退室コントローラで行うことにする。 新システムでは，認証データの管理面で注意すべきことは何か。50字以内で述べよ。 設問4 ビル内の他システムとの連携機能について検討する。 空調・照明制御システムによる省エネルギー化を進めるために，新システムの情報を利用することを検討している。その場合，新システムはどのような情報を提供すべきか。20字以内で述べよ。
