平成23年度特別 プロジェクトマネージャ 午前Ⅱ 問17

判断に用いる前提をそろえる

この分野を学ぶ際は、判断に用いる前提をそろえることに注目しましょう。目に入った情報をすぐ結論へ結び付けず、明示された条件と自分で補った想定を区別すると、何を根拠に考えているかを整理できます。

この問題で問われていること

検討の焦点は、考える途中で前提を付け足したり変えたりしていないかという点です。与えられた条件に立ち返り、確かめられる情報と未確認の想定を分けながら、自分の判断がどの前提に依存しているかを確認しましょう。

視点

条件として示されていることと、理解のために自分が仮に置いたことを区別して整理しましょう。仮定を置く場合は、それを明示された条件と混同しないことが検討の助けになります。

確認ポイント

• 明示された条件を把握しているか
• 自分で補った想定を区別しているか
• 検討の途中で前提を変えていないか

正解

イ

解説

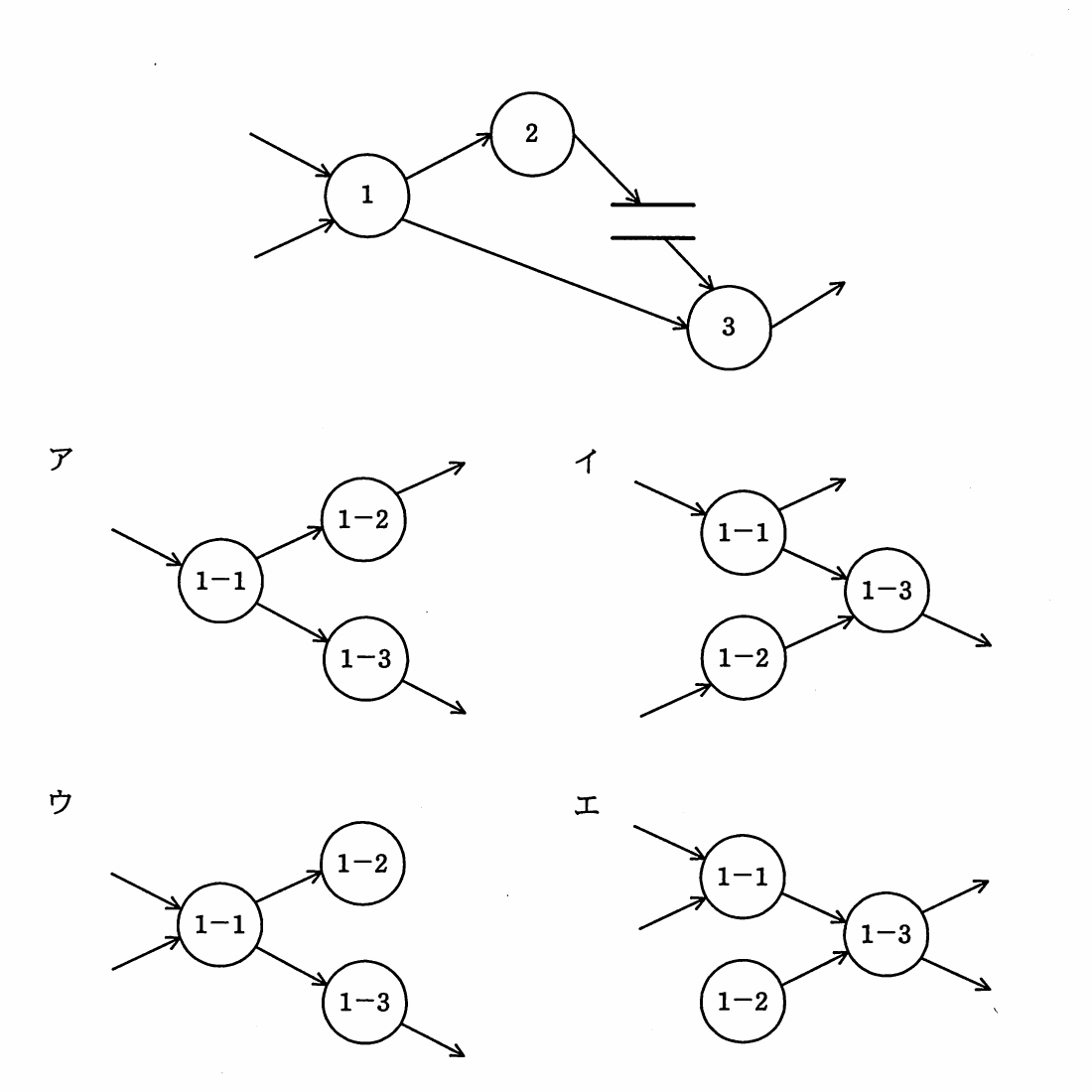

正解はイです。親プロセス1の二本の入力と二本の出力を詳細化後も保ち、各子プロセスに入力と出力があります。境界の入出力の対応と、子プロセス内部のデータの流れを確認します。

理由

親プロセス1には外部から二本の入力があり、プロセス2とプロセス3へ一本ずつ出力しています。イでは、外部入力が1−1と1−2に一本ずつ入り、外部出力が1−1と1−3から一本ずつ出ています。また、1−1と1−2から1−3へデータが流れ、各子プロセスに入力と出力があるため、適切です。

比較

アは外部入力が一本しかありませんが、外部出力の二本は親と対応しています。ウは外部出力が一本しかなく、1−2にも出力がありません。エは境界の入出力の本数を保っていますが、1−2に入力がなく、出力だけがあるため不適切です。境界の本数だけで判断せず、各子プロセスの入出力も確認する必要があります。

選択肢ア

これは不正解だよ。外部からの入力は1−1への一本だけであり、親プロセス1に入る二本の入力を保っていません。一方、外部への出力は1−2と1−3から一本ずつあり、親の二本の出力に対応しています。したがって、不適切な理由は入力側の不一致です。

選択肢イ（正解）

これは正解だよ。外部からの入力は1−1と1−2に一本ずつ入り、外部への出力は1−1から一本、1−3から一本です。親プロセス1の二本の入力と二本の出力を保ち、子プロセス間では1−1及び1−2から1−3へデータが流れるため、適切な詳細化です。

選択肢ウ

これは不正解だよ。外部からの二本の入力は1−1に入っていますが、外部への出力は1−3からの一本だけで、親プロセス1の二本の出力を保っていません。また、1−2には入力があるのに出力がなく、データを処理して出力するプロセスとしても不適切です。

選択肢エ

これは不正解だよ。外部との境界では二本の入力と二本の出力があり、親プロセス1の入出力の本数は保たれています。しかし、子プロセス1−2には入力が一本もなく、1−3への出力だけがあります。入力データを受けずに出力データを生成する構成は、DFDのプロセスとして不適切です。

学習のポイント

詳細化の前後で境界の入出力を保つ原則と、各プロセスに入力と出力が必要なことを理解しましょう。
