令和6年度春期 ネットワークスペシャリスト 午後Ⅰ 問3

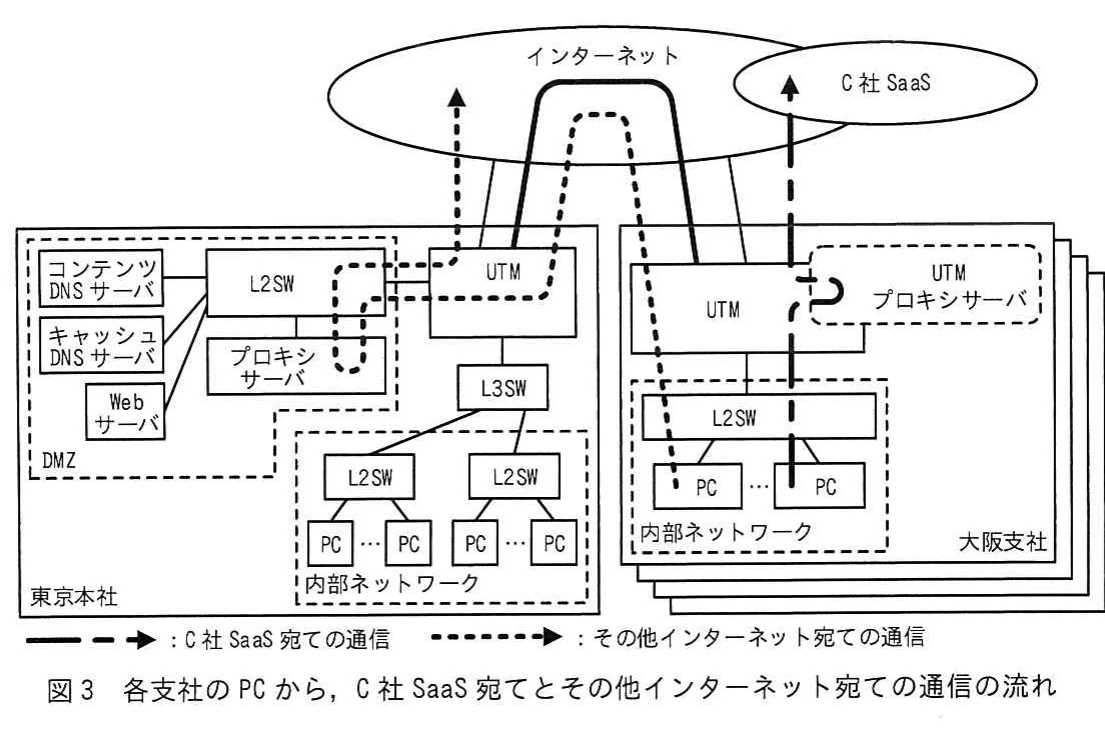

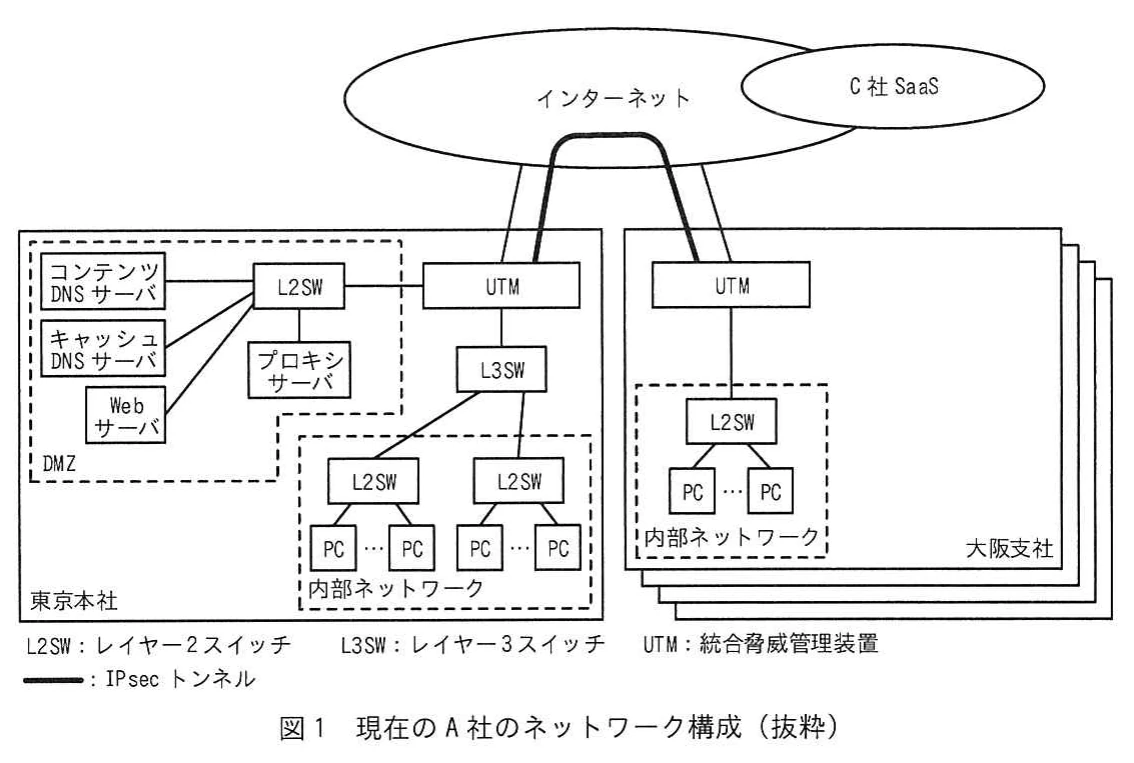

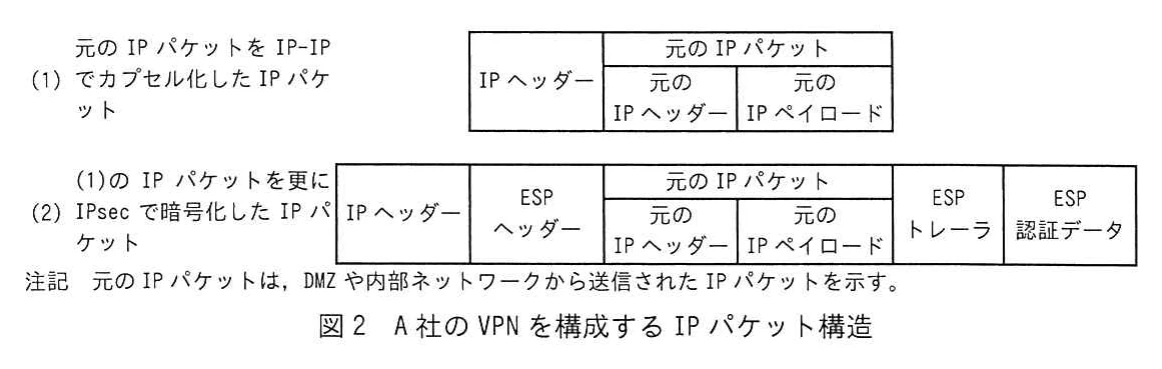

問3　ローカルブレイクアウトによる負荷軽減に関する次の記述を読んで，設問に答えよ。 A社は，従業員300人の建築デザイン会社である。東京本社のほか，大阪，名古屋，仙台，福岡の4か所の支社を構えている。本社には100名，各支社には50名の従業員が勤務している。 A社は，インターネット上のC社のSaaS（以下，C社SaaSという）を積極的に利用する方針にしている。A社情報システム部ネットワーク担当のBさんは，C社SaaS宛ての通信がHTTPSであることから，ネットワークの負荷軽減を目的に，各支社のPCからC社SaaS宛ての通信を，本社のプロキシサーバを利用せず直接インターネット経由で接続して利用できるようにする，ローカルブレイクアウトについて検討することにした。 〔現在のA社のネットワーク構成〕 現在のA社のネットワーク構成を図1に示す。 図1　現在のA社のネットワーク構成（抜粋） 現在のA社のネットワーク構成の概要を次に示す。 ・本社及び各支社はIPsec VPN機能をもつUTMでインターネットに接続している。 ・プロキシサーバは，従業員が利用するPCのHTTP通信，HTTPS通信をそれぞれ中継する。プロキシサーバではセキュリティ対策として各種ログを取得している。 ・DMZや内部ネットワークではプライベートIPアドレスを利用している。 ・PCには，DHCPを利用してIPアドレスの割当てを行っている。 ・PCが利用するサーバは，全て本社のDMZに設置されている。 ・A社からインターネット向けの通信については，本社のUTMでNAPTによるIPアドレスとポート番号の変換をしている。 〔現在のA社のVPN構成〕 A社は，UTMのIPsec VPN機能を利用して，本社をハブ，各支社をスポークとする【ア】型のVPNを構成している。本社と各支社との間のVPNは，IP in IPトンネリング（以下，IP-IPという）でカプセル化し，さらにIPsecを利用して暗号化することでIP-IP over IPsecインタフェースを構成し，2拠点間をトンネル接続している。①本社のUTMと支社のUTMのペアではIPsecで暗号化するために同じ鍵を共有している。②この鍵はペアごとに異なる値が設定されている。 ③IPsecの通信モードには，トランスポートモードとトンネルモードがあるが，A社のVPNではトランスポートモードを利用している。 A社のVPNを構成するIPパケット構造を図2に示す。 図2　A社のVPNを構成するIPパケット構造 VPNを構成するために，本社と各支社のUTMには固定のグローバルIPアドレスを割り当てている。④IP-IP over IPsecインタフェースでは，IP Unnumbered設定が行われている。また，⑤IP-IP over IPsecインタフェースでは，中継するTCPパケットのIPフラグメントを防止するための設定が行われている。 〔プロキシサーバを利用した制御〕 BさんがUTMについて調べたところ，追加ライセンスを購入することでプロキシサーバ（以下，UTMプロキシサーバという）として利用できることが分かった。 Bさんは，ネットワークの負荷軽減のために，各支社のPCからC社SaaS宛ての通信は，各支社のUTMプロキシサーバをプロキシサーバとして指定することで直接インターネットに向けることを考えた。また，各支社のPCからその他インターネット宛ての通信は，通信相手を特定できないことから，各種ログを取得するために，これまでどおり本社のプロキシサーバをプロキシサーバとして指定することを考えた。 各支社のPCから，C社SaaS宛てとその他インターネット宛ての通信の流れを図3に示す。 図3　各支社のPCから，C社SaaS宛てとその他インターネット宛ての通信の流れ Bさんは，各支社のPCが利用するプロキシサーバを制御するためにプロキシ自動設定（以下，PACという）ファイルとWebプロキシ自動検出（以下，WPADという）の導入を検討することにした。 〔PACファイル導入検討〕 BさんはPACファイルの作成方法について調査した。PACファイルはJavaScriptで記述する。PACファイルに記述するFindProxyForURL関数の第1引数であるurlにはアクセス先のURLが，第2引数であるhostにはアクセス先のURLから取得したホスト名が渡される。これらの引数に渡された値を様々な関数を用いて条件分けし，利用するプロキシサーバを決定する。FindProxyForURL関数の戻り値が“DIRECT”ならば，プロキシサーバを利用せず直接通信を行う。戻り値が“PROXY host:port”ならば，指定されたプロキシサーバ（host）のポート番号（port）を利用する。 テスト用に大阪支社のUTMを想定したPACファイルを作成した。Bさんが作成した大阪支社のUTMのPACファイルを図4に示す。 図4　Bさんが作成した大阪支社のUTMのPACファイル Bさんは，テスト用のPCとテスト用のUTMプロキシサーバを用意し，作成したPACファイルを利用することで，テスト用のPCからC社SaaS宛ての通信が，期待どおりに本社のプロキシサーバを利用せずに，テスト用のUTMプロキシサーバを利用することを確認した。⑥Bさんは各支社のPACファイルを作成した。 〔WPAD導入検討〕 WPADは，【イ】や【ウ】の機能を利用して，PACファイルの場所を配布するプロトコルである。PCやWebブラウザのWebプロキシ自動検出が有効になっていると，【イ】サーバや【ウ】サーバと通信を行い，アプリケーションレイヤープロトコルの一つである【エ】を利用して【エ】サーバからPACファイルのダウンロードを試みる。 WPADの利用には，PCやWebブラウザのWebプロキシ自動検出を有効にするだけでよく，簡便である一方，悪意のある【イ】サーバや【ウ】サーバがあると⑦PCやWebブラウザが脅威にさらされる可能性も指摘されている。Bさんは，WPADは利用しないことにし，PCやWebブラウザのWebプロキシ自動検出を無効にすることにした。PCやWebブラウザにはPACファイルの【オ】を直接設定する。 Bさんが検討した対応案が承認され，情報システム部はプロジェクトを開始した。 設問1　〔現在のA社のVPN構成〕について答えよ。 (1) 本文中の【ア】に入れる適切な字句を答えよ。 (2) 本文中の下線①について，本社のUTMと支社のUTMのペアで共有する鍵を何と呼ぶか答えよ。 (3) 本文中の下線②について，鍵は全て同じではなく，ペアごとに異なる値を設定することで得られる効果を，鍵の管理に着目して25字以内で答えよ。 (4) 本文中の下線③について，A社のVPNで利用しているトランスポートモードとした場合は元のIPパケット（元のIPヘッダーと元のIPペイロード）とESPトレーラの範囲を暗号化するのに対し，A社のVPNをトンネルモードとした場合はどの範囲を暗号化するか。図2中の字句で全て答えよ。 (5) 本文中の下線④について，IP Unnumbered設定とはどのような設定か。“IPアドレスの割当てで”の字句を用いて30字以内で答えよ。 (6) 本文中の下線⑤について，中継するTCPパケットのIPフラグメントを防止するための設定を行わず，UTMでIPフラグメント処理が発生する場合，UTMにどのような影響があるか。10字以内で答えよ。 設問2　〔PACファイル導入検討〕について答えよ。 (1) 図4について，DMZにあるWebサーバにアクセスする際，プロキシサーバを利用する場合はプロキシサーバ名を答えよ。プロキシサーバを利用しない場合は“利用しない”と答えよ。 (2) 図4について，インターネット上にあるhttps://www.example.com/foo/index.htmlにアクセスする際，プロキシサーバを利用する場合はプロキシサーバ名を答えよ。プロキシサーバを利用しない場合は“利用しない”と答えよ。 (3) 図4について，isInNet(ip，“172.16.0.0”，“255.240.0.0”)のアドレス空間は，どこからどこまでか。最初のIPアドレスと最後のIPアドレスを答えよ。 (4) 図4について，変数ipがプライベートIPアドレスの場合，戻り値を“DIRECT”にすることで得られる効果を，“負荷軽減”の字句を用いて20字以内で答えよ。 (5) 本文中の下線⑥について，PACファイルは支社ごとに用意する必要がある理由を25字以内で答えよ。 設問3　〔WPAD導入検討〕について答えよ。 (1) 本文中の【イ】～【オ】に入れる適切な字句を答えよ。 (2) 本文中の下線⑦について，どのような脅威があるか。25字以内で答えよ。
