令和4年度春期 ネットワークスペシャリスト 午後Ⅰ 問3

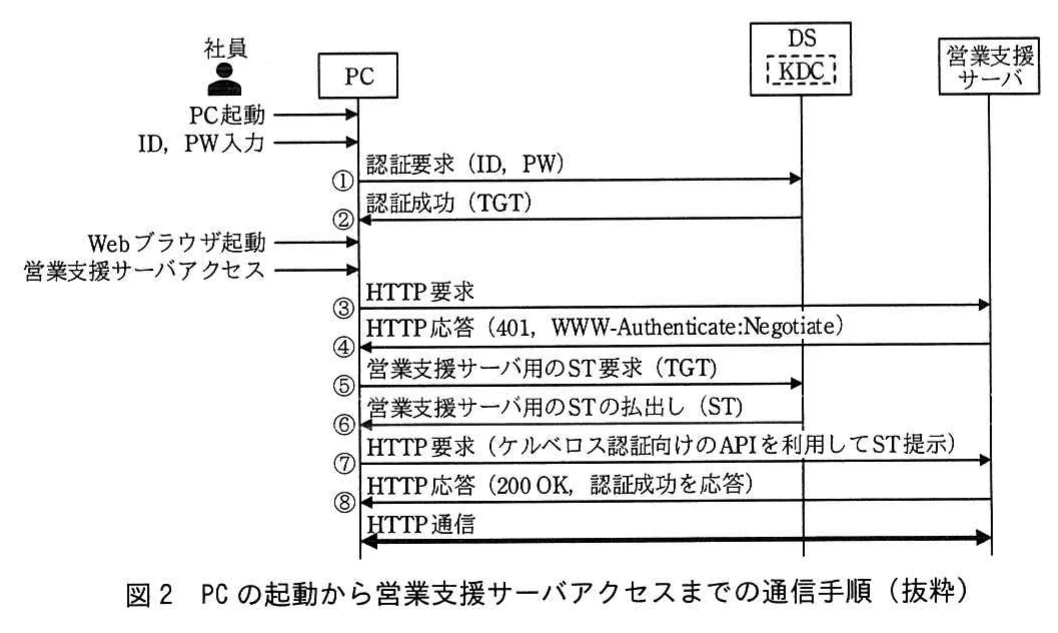

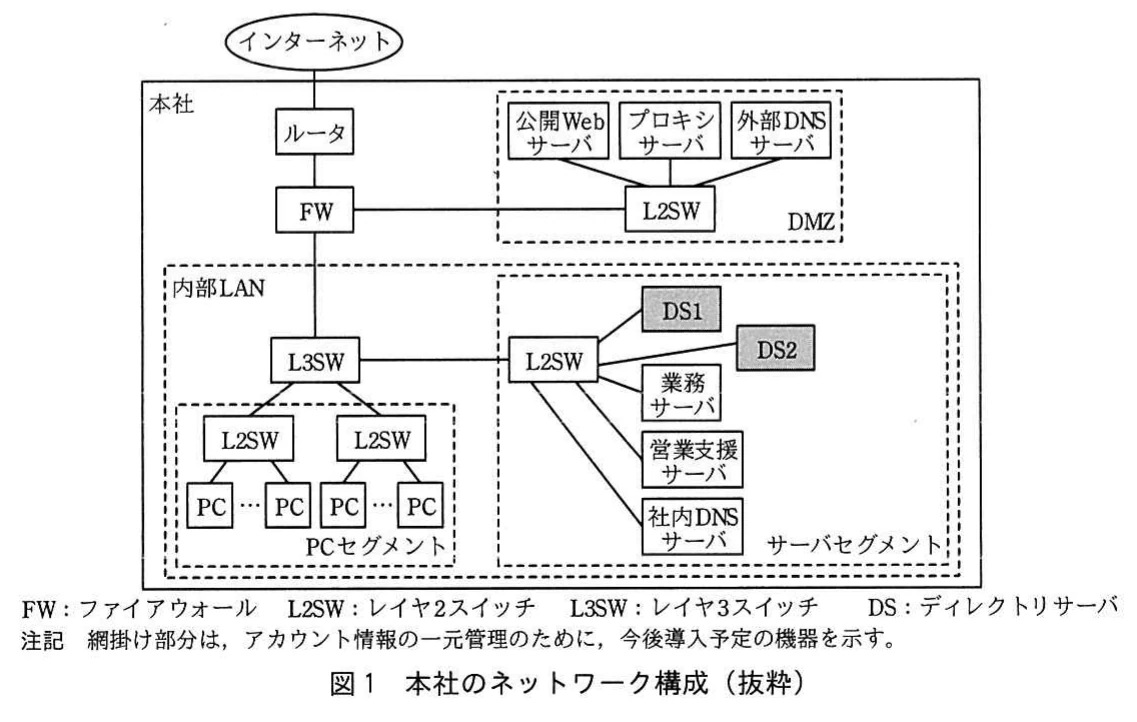

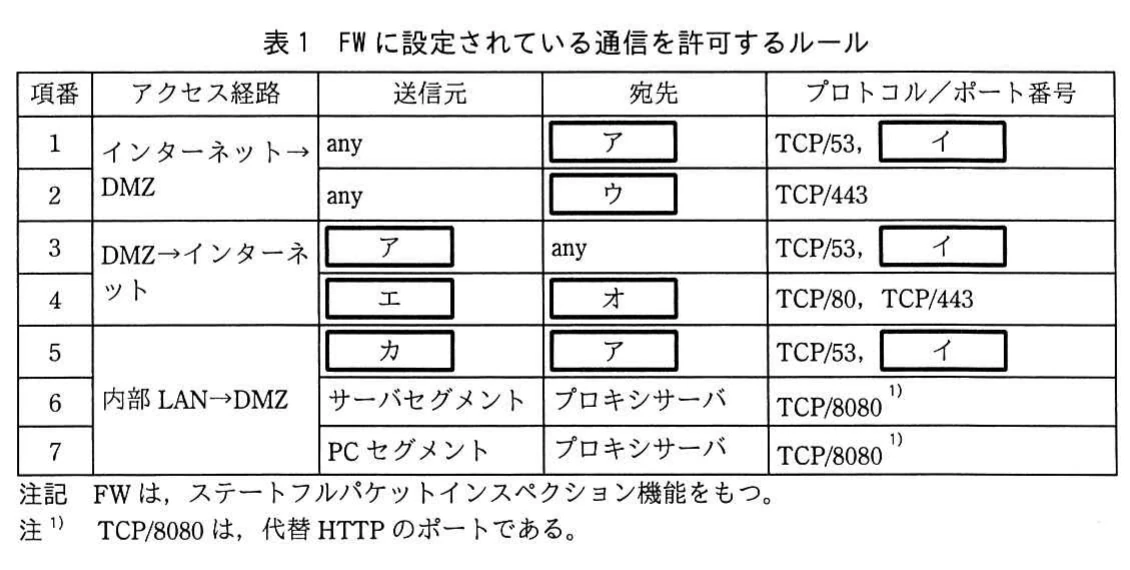

問3 シングルサインオンの導入に関する次の記述を読んで，設問1～3に答えよ。 Y社は，医療機器販売会社であり，都内に本社を構えている。受発注業務システムのサーバ（以下，業務サーバという），営業活動支援システムのサーバ（以下，営業支援サーバという）など，複数のサーバを本社で運用している。 Y社では，IT活用の推進によって社員が利用するシステムが増加した結果，パスワードの使い回しが広がり，セキュリティリスクが増大した。また，サーバの運用を担当する情報システム部（以下，情シスという）では，アカウント情報の管理作業が増大したことから，アカウント情報管理の一元化が課題になった。 このような状況から，Y社は，社内のシステムへのシングルサインオン（以下，SSOという）の導入を決定した。情シスのZ課長は，SSOの導入検討を部下のX主任に指示した。 〔ネットワーク構成及び機器の設定と利用形態〕 最初に，X主任は，本社のネットワーク構成及び機器の設定と利用形態をまとめた。X主任が作成した，本社のネットワーク構成を図1に示す。 図1 本社のネットワーク構成（抜粋） 現状の機器の設定と利用形態を次に示す。 (i) 社内DNSサーバは，内部LANのゾーン情報を管理し，内部LAN以外のゾーンのホストの名前解決要求は，外部DNSサーバに転送する。 (ii) 外部DNSサーバは，DMZのゾーン情報の管理及びフルサービスリゾルバの機能をもっている。外部DNSサーバは，社外からの再帰問合せ要求は受け付けない。一方，社内DNSサーバ及びDMZのサーバからの再帰問合せ要求は受け付け，再帰問合せ時には，送信元ポート番号のランダム化を行う。 (iii) PCには，プロキシ設定でプロキシサーバのFQDNが登録されているが，(a)業務サーバ及び営業支援サーバへのアクセスは，プロキシサーバを経由せずWebブラウザから直接行う。 (iv) PCのスタブリゾルバは，社内DNSサーバで名前解決を行う。 (v) PC，サーバセグメントとDMZのサーバでは，マルウェア対策ソフトが稼働している。マルウェア定義ファイルの更新は，プロキシサーバ経由で行う。 (vi) (b)PCには，L3SWで稼働するDHCPサーバから，PCのIPアドレス，サブネットマスク及びその他のネットワーク情報が付与される。 図1中のFWに設定されている通信を許可するルールを表1に示す。 表1 FWに設定されている通信を許可するルール 次に，X主任は，アカウント情報の一元管理をDSによって行い，DSの情報を利用してSSOを実現させることを考え，ケルベロス認証によるSSOについて検討した。 〔ケルベロス認証の概要と通信手順〕 X主任が調査して理解した，ケルベロス認証の概要と通信手順を次に示す。 ・ケルベロス認証では，共通鍵暗号による認証及びデータの暗号化を行っている。 ・PCとサーバの鍵の管理及びチケットの発行を行う鍵配布センタ（以下，KDCという）が，DSから取得したアカウント情報を基にPC又はサーバの認証を行う。 ・KDCが管理するドメインに所属するPCとサーバの鍵は，事前に生成してPC又はサーバに登録するとともに，全てのPCとサーバの鍵をKDCにも登録しておく。 ・チケットには，PCの利用者の身分証明書に相当するチケット（以下，TGTという）と，PCの利用者がサーバでの認証を受けるためのチケット（以下，STという）の2種類があり，これらのチケットを利用してSSOが実現できる。 ・PCの電源投入後に，利用者がID，パスワード（以下，PWという）を入力してKDCでケルベロス認証を受けると，HTTP over TLSでアクセスする業務サーバや営業支援サーバにも，ケルベロス認証向けのAPIを利用すればSSOが実現できる。 ・KDCは，導入予定のDSで稼働する。 X主任は，内部LANにDSを導入したときの，SSOの動作をまとめた。PCの起動から営業支援サーバアクセスまでの通信手順を図2に示す。 図2 PCの起動から営業支援サーバアクセスまでの通信手順（抜粋） 図2中の，①～⑧の動作の概要を次に示す。 ① PCは，DSで稼働するKDCにID，PWを提示して，認証を要求する。 ② KDCは，ID，PWが正しい場合にTGTを発行し，PCの鍵で暗号化したTGTをPCに払い出す。PCは，TGTを保管する。 ③ 省略 ④ 省略 ⑤ PCは，KDCにTGTを提示して，営業支援サーバのアクセスに必要なSTの発行を要求する。 ⑥ KDCは，TGTを基に，PCの身元情報，セッション鍵などが含まれたSTを発行し，営業支援サーバの鍵でSTを暗号化する。さらに，KDCは，暗号化したSTにセッション鍵などを付加し，全体をPCの鍵で暗号化した情報をPCに払い出す。セッション鍵は，通信相手の正当性の検証などに利用される。 ⑦ PCは，全体が暗号化された情報の中からSTを取り出し，ケルベロス認証向けのAPIを利用して，STを営業支援サーバに提示する。 ⑧ 営業支援サーバは，STの内容を基にPCを認証するとともに，アクセス権限をPCに付与して，HTTP応答を行う。 TGTとSTには，有効期限が設定されている。(c)PCとサーバ間で，有効期限が正しく判断できていない場合は，有効期限内でも，PCが提示したSTを，サーバが使用不可と判断する可能性があるので，PCとサーバでの対応が必要である。 〔SRVレコードの働きと設定内容〕 次に，X主任は，ケルベロス認証を導入するときのネットワーク構成について検討した。ケルベロス認証導入時には，DNSのリソースレコードの一つであるSRVレコードの利用が推奨されているので，SRVレコードについて調査した。 DNSサーバにSRVレコードが登録されていれば，サービス名を問い合わせることによって，当該サービスが稼働するホスト名などの情報が取得できる。 SRVレコードのフォーマットを図3に示す。 図3 SRVレコードのフォーマット X主任は，図1に示したように，内部LANにDSを2台導入して冗長化し，それぞれのDSでケルベロス認証を稼働させる構成を考えた。 図3中の，Serviceには，ケルベロス認証のサービス名である，kerberosを記述する。Priorityは，同一サービスのSRVレコードが複数登録されている場合に，利用するSRVレコードを判別するための優先度を示す。Priorityが同じ値の場合は，WeightでTargetに記述するホストの使用比率を設定する。Portには，サービスを利用するときのポート番号を記述する。 X主任は，2台のDSでケルベロス認証を稼働させる場合の，SRVレコードの設定内容を検討した。 X主任が作成した，ケルベロス認証向けのSRVレコードの内容を図4に示す。ここで，DS1とDS2は，本社に導入予定のDSのホスト名である。 図4 ケルベロス認証向けのSRVレコードの内容 X主任は，調査・検討結果を基にSSOの導入構成案をまとめ，Z課長に提出した。導入構成案が承認され，実施に移されることになった。 設問1 〔ネットワーク構成及び機器の設定と利用形態〕について，(1)～(4)に答えよ。 (1) 本文中の下線(a)の動作を行うために，PCのプロキシ設定で登録すべき内容について，40字以内で述べよ。 (2) 本文中の下線(b)について，(iii)～(v)の実行を可能とするための，その他のネットワーク情報を二つ答えよ。 (3) 表1中の［ア］，［ウ］～［カ］に入れる字句を，図1又は表1中の字句を用いて答えよ。 (4) 表1中の［イ］に入れるプロトコル／ポート番号を答えよ。 設問2 〔ケルベロス認証の概要と通信手順〕について，(1)～(3)に答えよ。 (1) 攻撃者が図2中の②の通信を盗聴して通信データを取得しても，攻撃者は，⑦の通信を正しく行えないので，営業支援サーバを利用することはできない。⑦の通信を正しく行えない理由を，15字以内で述べよ。 (2) 図2中で，ケルベロス認証サービスのポート番号88が用いられる通信を，①～⑧の中から全て選び記号で答えよ。 (3) 本文中の下線(c)の問題を発生させないための，PCとサーバにおける対応策を，20字以内で述べよ。 設問3 〔SRVレコードの働きと設定内容〕について，(1)～(3)に答えよ。 (1) ケルベロス認証を行うPCが，図4のSRVレコードを利用しない場合，PCに設定しなければならないサーバに関する情報を，25字以内で答えよ。 (2) 図4のSRVレコードが，PCのキャッシュに存在する時間は何分かを答えよ。 (3) 図4の二つのSRVレコードの代わりに，図5の一つのSRVレコードを使った場合，DS1とDS2の負荷分散はDNSラウンドロビンで行わせることになる。図4と同様の比率でDS1とDS2が使用されるようにする場合の，Aレコードの設定内容を，50字以内で述べよ。ここで，DS1のIPアドレスをadd1，DS2のIPアドレスをadd2とする。 図5 変更後のSRVレコードの内容
