令和3年度春期 ネットワークスペシャリスト 午後Ⅰ 問1

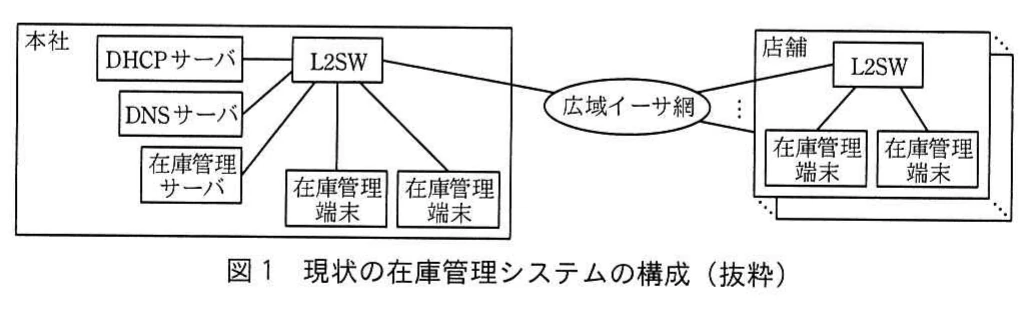

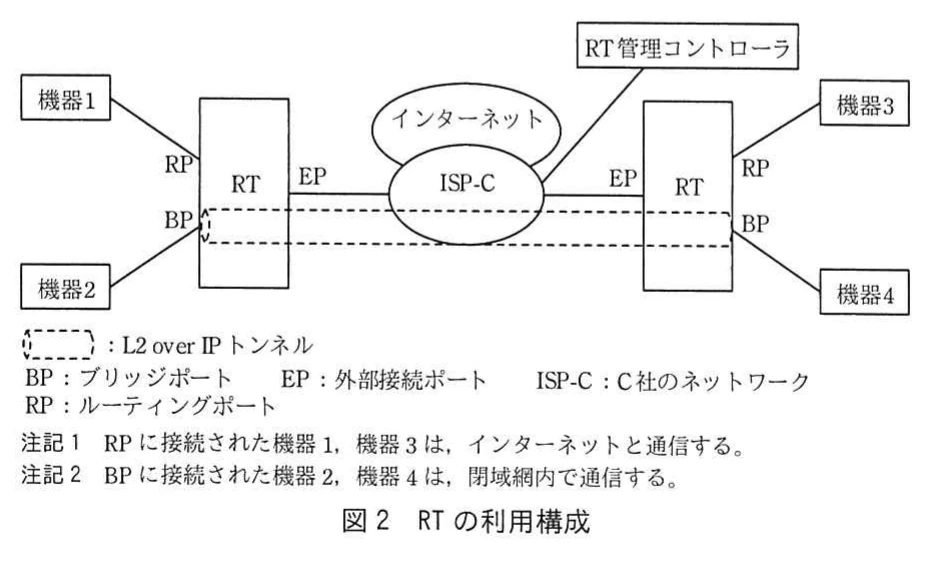

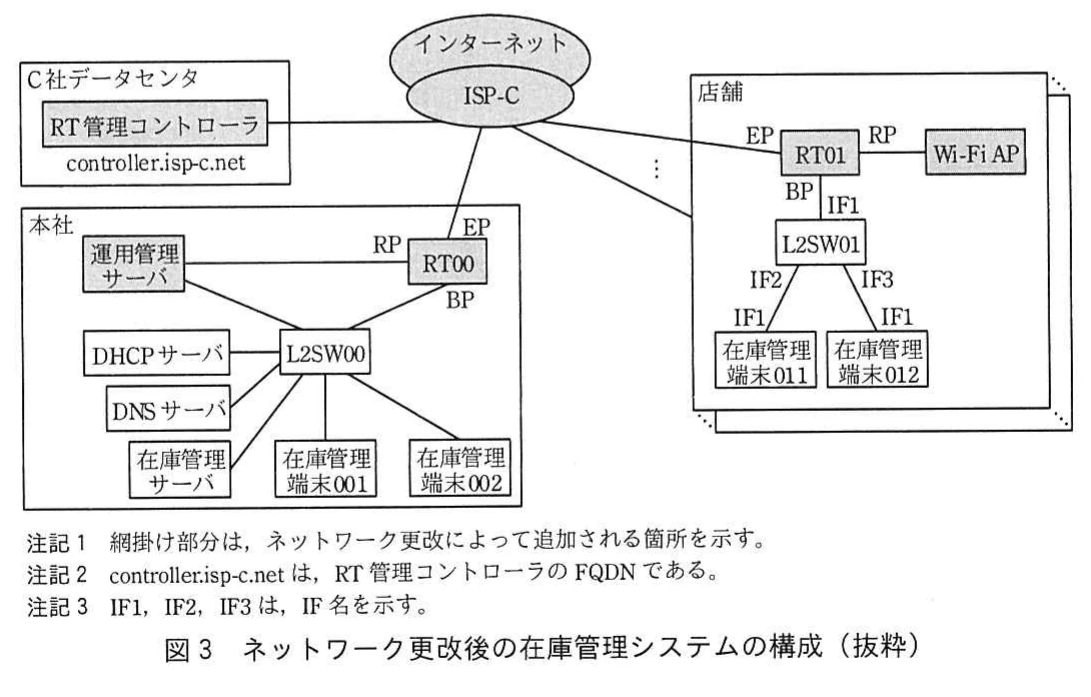

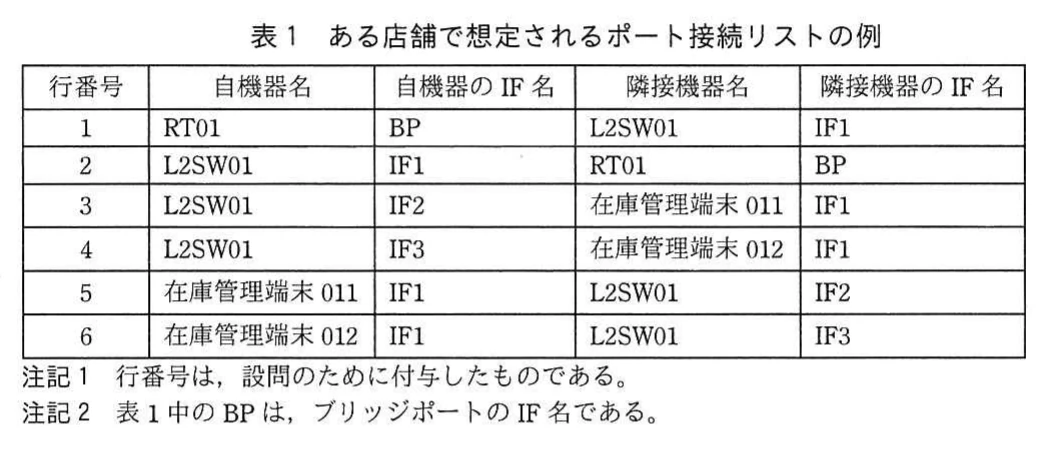

問1 ネットワーク運用管理の自動化に関する次の記述を読んで，設問1～3に答えよ。 A社は，中堅の中古自動車販売会社であり，東京に本社のほか10店舗を構えている。 〔現状の在庫管理システム〕 A社では，在庫管理システムを導入している。本社及び店舗では，社内の全ての在庫情報を把握できる。在庫管理システムは，本社の在庫管理サーバ，DHCPサーバ，DNSサーバ，本社及び店舗に2台ずつある在庫管理端末，並びにこれらを接続するレイヤ2スイッチ（以下，L2SWという）から構成される。在庫管理端末はDHCPクライアントである。 本社と店舗との間は，広域イーサネットサービス網（以下，広域イーサ網という）を用いてレイヤ2接続を行っている。L2SWにVLANは設定していない。 本社の在庫管理サーバでは，在庫情報の管理と，在庫管理システム全ての機器のSNMPによる監視を行っている。在庫管理システムで利用するIPアドレスは192.168.1.0/24であり，各機器にはIPアドレスが一つ割り当てられている。 店舗が追加される際には，その都度，情報システム部の社員が現地に出向き，L2SWと在庫管理端末を設置している。店舗のL2SWは，在庫管理サーバからSSHによるリモートログインが可能である。 現状の在庫管理システムの構成を，図1に示す。 図1 現状の在庫管理システムの構成（抜粋） A社は，販売エリアの拡大に着手することにした。またこの機会に，新たに顧客サービスとして全ての店舗でフリーWi-Fiを提供することにした。情報システム部のBさんは上司から，ネットワーク更改について検討するよう指示された。 Bさんが指示を受けたネットワーク更改の要件を次に示す。 ・WAN回線は，広域イーサ網からインターネットに変更する。 ・全ての店舗にフリーWi-Fiのアクセスポイント（以下，Wi-Fi APという）を導入する。 ・既存の在庫管理システムの機器は継続利用する。 ・フリーWi-Fiやインターネットを経由して社外から在庫管理システムに接続させない。 ・店舗における機器の新設・故障交換作業は，店舗の店員が行えるようにする。 ・SNMPによる監視及びSSHによるリモートログインの機能は，在庫管理サーバから分離し，新たに設置する運用管理サーバに担わせる。 〔新ネットワークの設計〕 Bさんは，本社と店舗との接続に，インターネット接続事業者であるC社が提供する法人向けソリューションサービスを利用することを考えた。このサービスでは，インターネット上にL2 over IPトンネルを作成する機能をもつルータ（以下，RTという）を用いる。RTの利用構成を図2に示す。 図2 RTの利用構成 Bさんが調査した内容を次に示す。 ・RTは物理インタフェース（以下，インタフェースをIFという）として，BP，EP，RPをもつ。 ・EPは，ISP-CにPPPoE接続を行い，グローバルIPアドレスが一つ割り当てられる。RTには，C社から出荷された時にPPPoEの認証情報があらかじめ設定されている。 ・RPに接続した機器は，RTのNAT機能を介してインターネットにアクセスできる。インターネットからRPに接続した機器へのアクセスはできない。 ・RPに接続した機器とBPに接続した機器との間の通信はできない。 ・RTの設定及び管理は，C社データセンタ上のRT管理コントローラから行う。他の機器からは行うことができない。 ・RTがRT管理コントローラと接続するときには，RTのクライアント証明書を利用する。 ・RT管理コントローラは，EPに付与されたIPアドレスに対し，pingによる死活監視及びSNMPによるMIBの取得を行う。 Bさんが考えた，ネットワーク更改後の在庫管理システムの構成を，図3に示す。 図3 ネットワーク更改後の在庫管理システムの構成（抜粋） 本社に設置するRTと店舗に設置するRT間でポイントツーポイントのトンネルを作成し，本社を中心としたスター型接続を行う。店舗のRTのBPは，トンネルで接続された本社のRTのBPと同一ブロードキャストドメインとなる。 Bさんが考えた，新規店舗への機器の導入手順を次に示す。 ・情報システム部は，店舗に設置する機器一式，構成図，手順書及びケーブルを店舗に送付する。そのうちL2SW，Wi-Fi APについては，本社であらかじめ初期設定を済ませておく。 ・店員は，送付された構成図を参照して各機器を接続し，電源を投入する。 ・RTは，自動でISP-CにPPPoE接続し，インターネットへの通信が可能な状態になる。 ・RTは，RT管理コントローラに，①REST APIを利用してRTのシリアル番号とEPのIPアドレスを送信する。 ・RTは，RT管理コントローラが保持する最新のファームウェアバージョン番号を受け取る。 ・RTは，RTで動作しているファームウェアバージョンが古い場合は，RT管理コントローラから最新ファームウェアをダウンロードし，更新後に再起動する。 ・RTは，RT管理コントローラから本社のRTのIPアドレスを取得する。 ・RTは，本社のRTとの間にレイヤ2トンネル接続を確立する。 ・店員は，Wi-Fi AP配下のWi-Fi端末及び②在庫管理端末から通信試験を行う。 ・店員は，作業完了を情報システム部に連絡する。 〔構成管理の自動化〕 Bさんは，③店舗から作業完了の連絡を受けた後で確認を行うために，LLDP（Link Layer Discovery Protocol）を用いてBP配下の接続構成を自動で把握することにした。RT，L2SW及び在庫管理端末は，必要なIFからOSI基本参照モデルの第［a］層プロトコルであるLLDPによって，隣接機器に自分の機器名やIFの情報を送信する。隣接機器は受信したLLDPの情報を，LLDP-MIBに保持する。 なお，全ての機器でLLDP-MED（LLDP Media Endpoint Discovery）を無効にしている。 運用管理サーバは，L2SWと在庫管理端末から［b］によってLLDP-MIBを取得して，L2SWと在庫管理端末のポート接続リストを作成する。さらに，運用管理サーバは，［c］が収集したRTのLLDP-MIBの情報をREST APIを使って取得して，ポート接続リストに加える。 ポート接続リストとは，［b］で情報を取得する対象の機器（以下，自機器という）のIFと，そこに接続される隣接機器のIFを組みにした表である。ある店舗で想定されるポート接続リストの例を，表1に示す。 表1 ある店舗で想定されるポート接続リストの例 Bさんは上司にネットワーク更改案を提案し，更改案が採用された。 設問1 〔現状の在庫管理システム〕について，(1)～(3)に答えよ。 (1) 名前解決に用いるサーバのIPアドレスを，在庫管理端末に通知するサーバは何か。図1中の機器名で答えよ。 (2) 図1の構成において，在庫管理システムのセグメントのIPアドレス数に着目すると，店舗の最大数は計算上幾つになるか。整数で答えよ。 (3) 本社のL2SWのMACアドレステーブルに何も学習されていない場合，在庫管理サーバが監視のために送信したユニキャストのICMP Echo requestは，本社のL2SWでどのように転送されるか。30字以内で述べよ。このとき，監視対象機器に対するIPアドレスとMACアドレスの対応は在庫管理サーバのARPテーブルに保持されているものとする。 設問2 〔新ネットワークの設計〕について，(1)～(4)に答えよ。 (1) C社がRTを出荷するとき，RTにRT管理コントローラをIPアドレスではなくFQDNで記述する利点は何か。50字以内で述べよ。 (2) 本文中の下線①について，RTがRT管理コントローラに登録する際に用いる，OSI基本参照モデルでアプリケーション層に属するプロトコルを答えよ。 (3) 本文中の下線②について，店舗の在庫管理端末から運用管理サーバにtracerouteコマンドを実行すると，どの機器のIPアドレスが表示されるか。図3中の機器名で全て答えよ。 (4) 図3において，全店舗のWi-Fi APから送られてくるログを受信するサーバを追加で設置する場合に，本社には設置することができないのはなぜか。ネットワーク設計の観点から，30字以内で述べよ。 設問3 〔構成管理の自動化〕について，(1)～(4)に答えよ。 (1) 本文中の［a］に入れる適切な数値を答えよ。 (2) 本文中の［b］に入れる適切なプロトコル名及び［c］に入れる適切な機器名を，本文中の字句を用いて答えよ。 (3) 本文中の下線③について，情報システム部は，何がどのような状態であるという確認を行うか。25字以内で述べよ。ただし，機器などの物品は事前に検品され，初期不良や故障はないものとする。 (4) 図3において，情報システム部の管理外のL2SW機器（以下，L2SW-Xという）がL2SW01のIF2と在庫管理端末011のIF1の間に接続されたとき，表1はどのようになるか。適切なものを解答群の中から三つ選び，記号で答えよ。ここで，L2SW-XはLLDPが有効になっているが，管理用IPアドレスは情報システム部で把握していないものとする。また，接続の前後で行番号の順序に変更はないものとする。 解答群 ア 行番号3が削除される。 イ 行番号3の隣接機器名が変更される。 ウ 行番号5が削除される。 エ 行番号5の隣接機器名が変更される。 オ 自機器名L2SW-Xの行が存在する。 カ 隣接機器名L2SW-Xの行が存在する。
