令和元年度秋期 ネットワークスペシャリスト 午後Ⅱ 問1

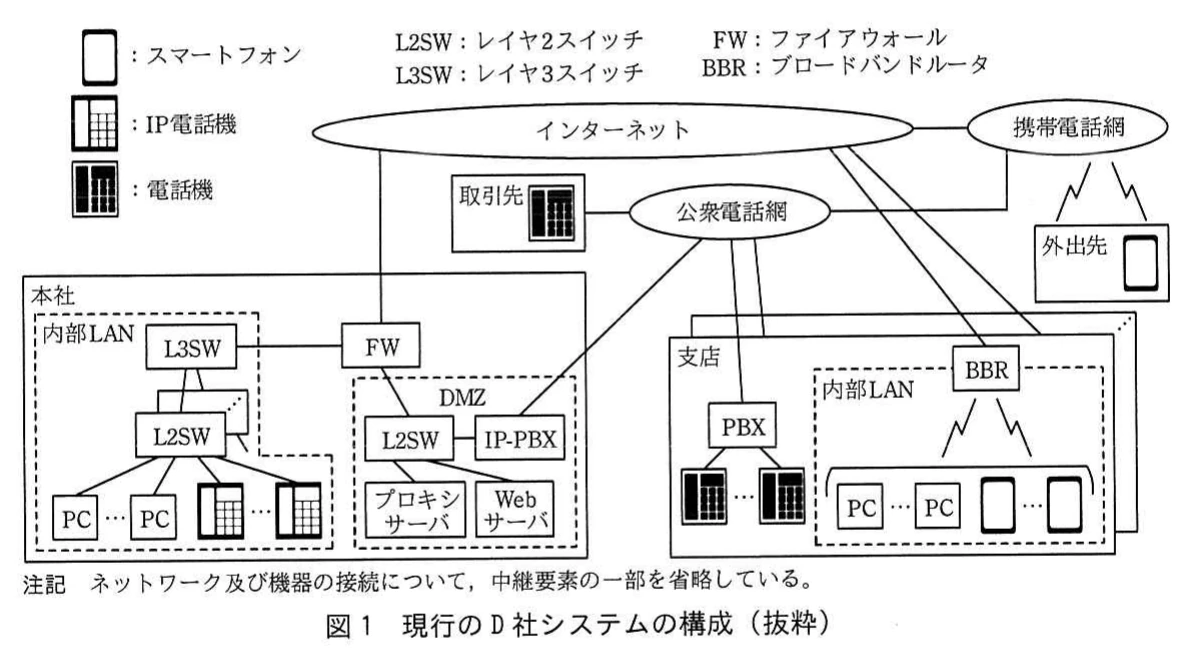

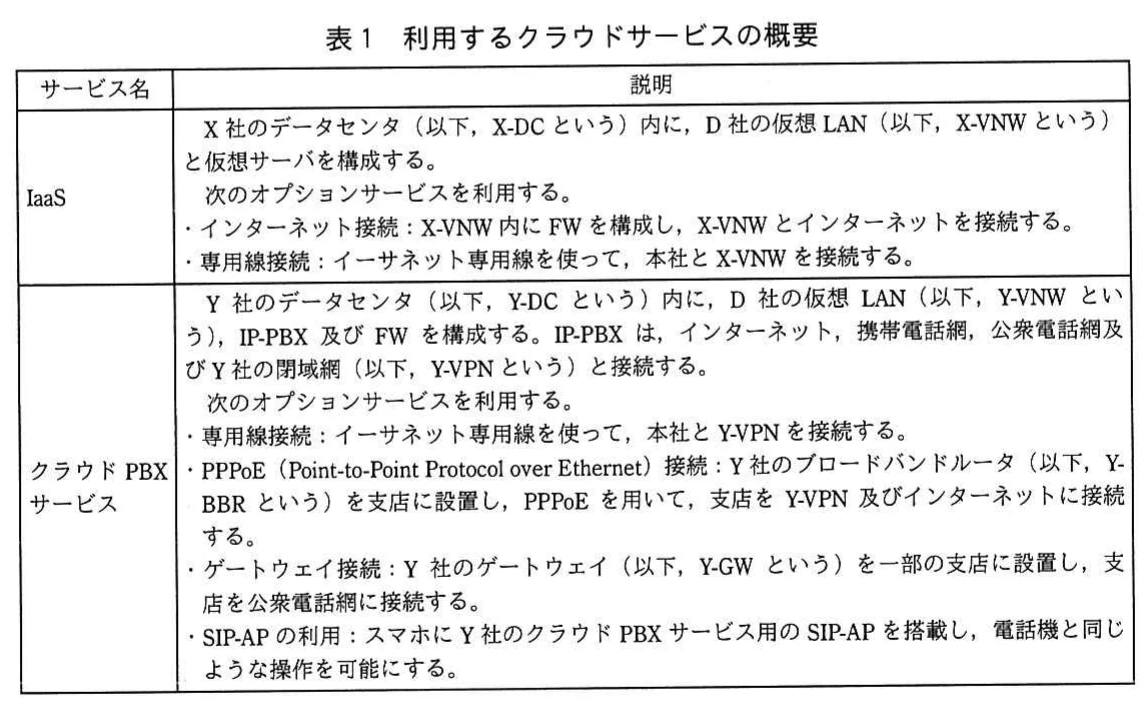

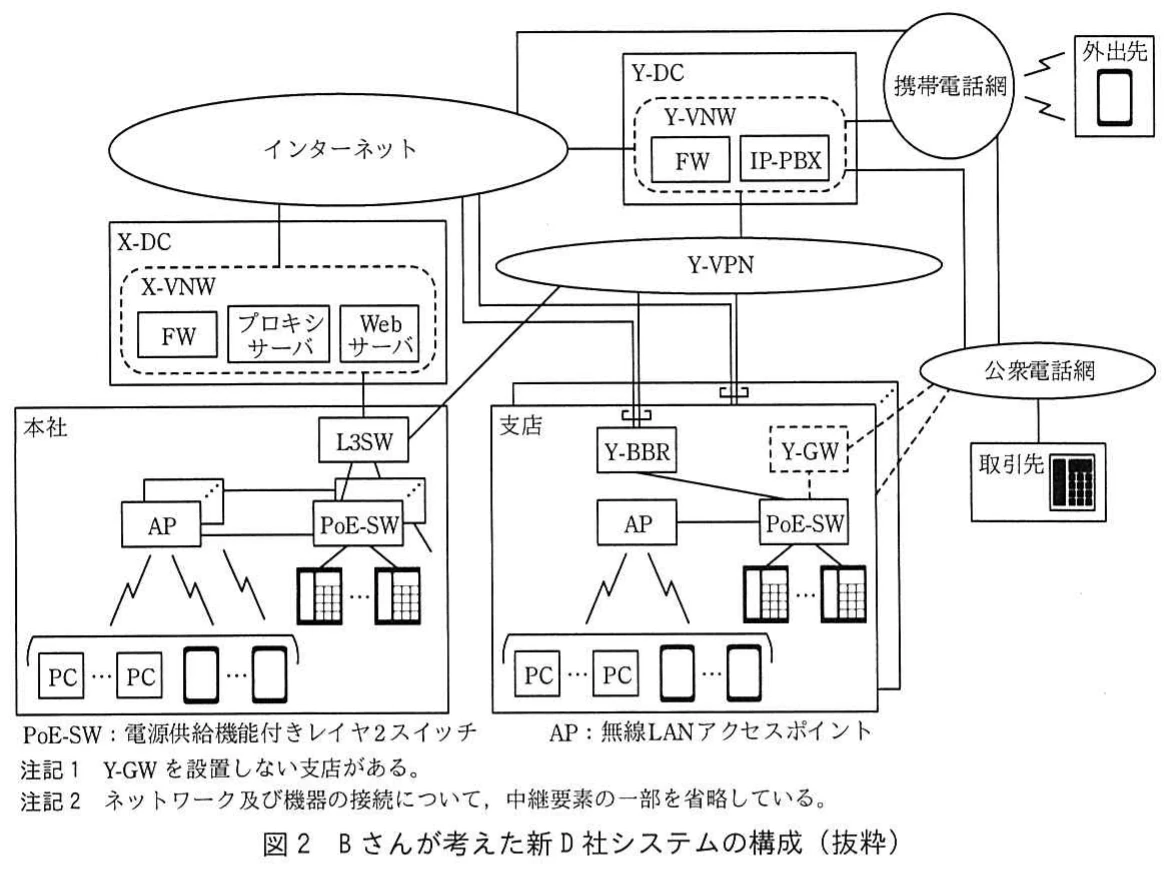

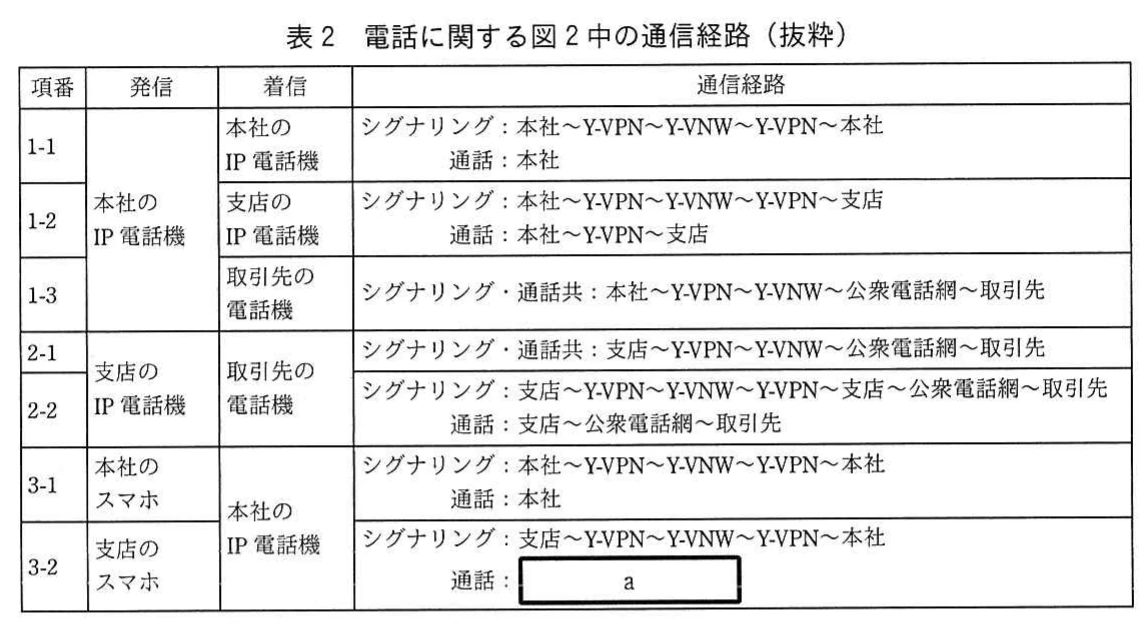

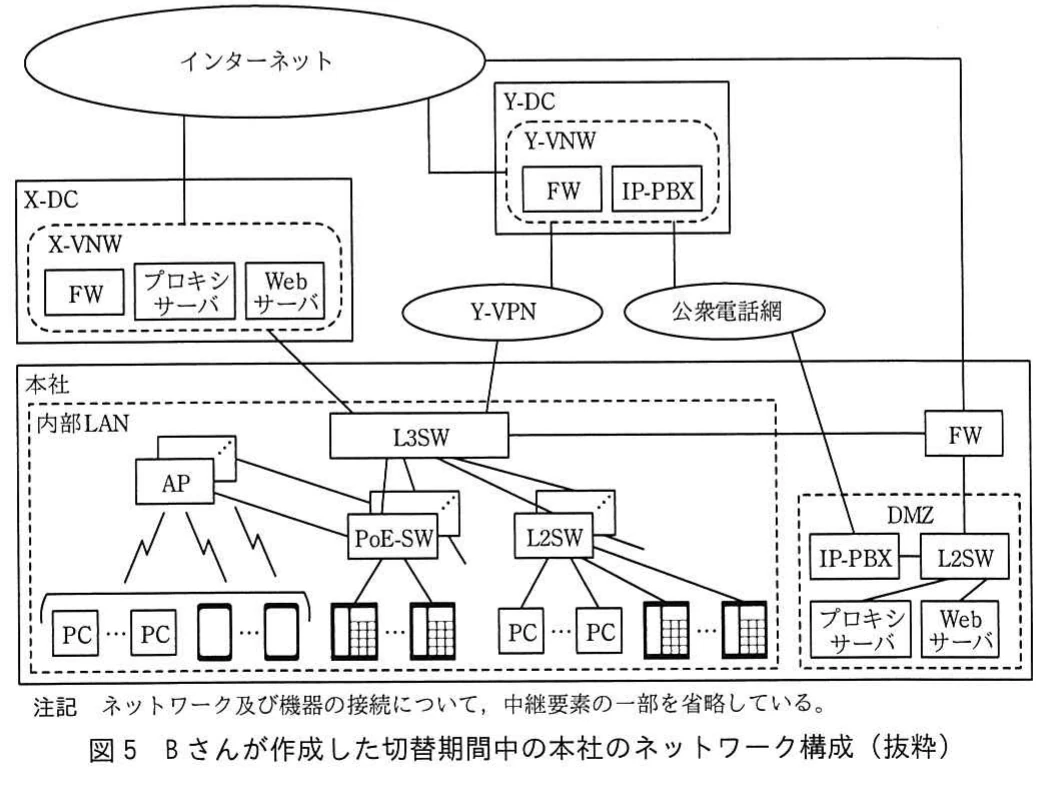

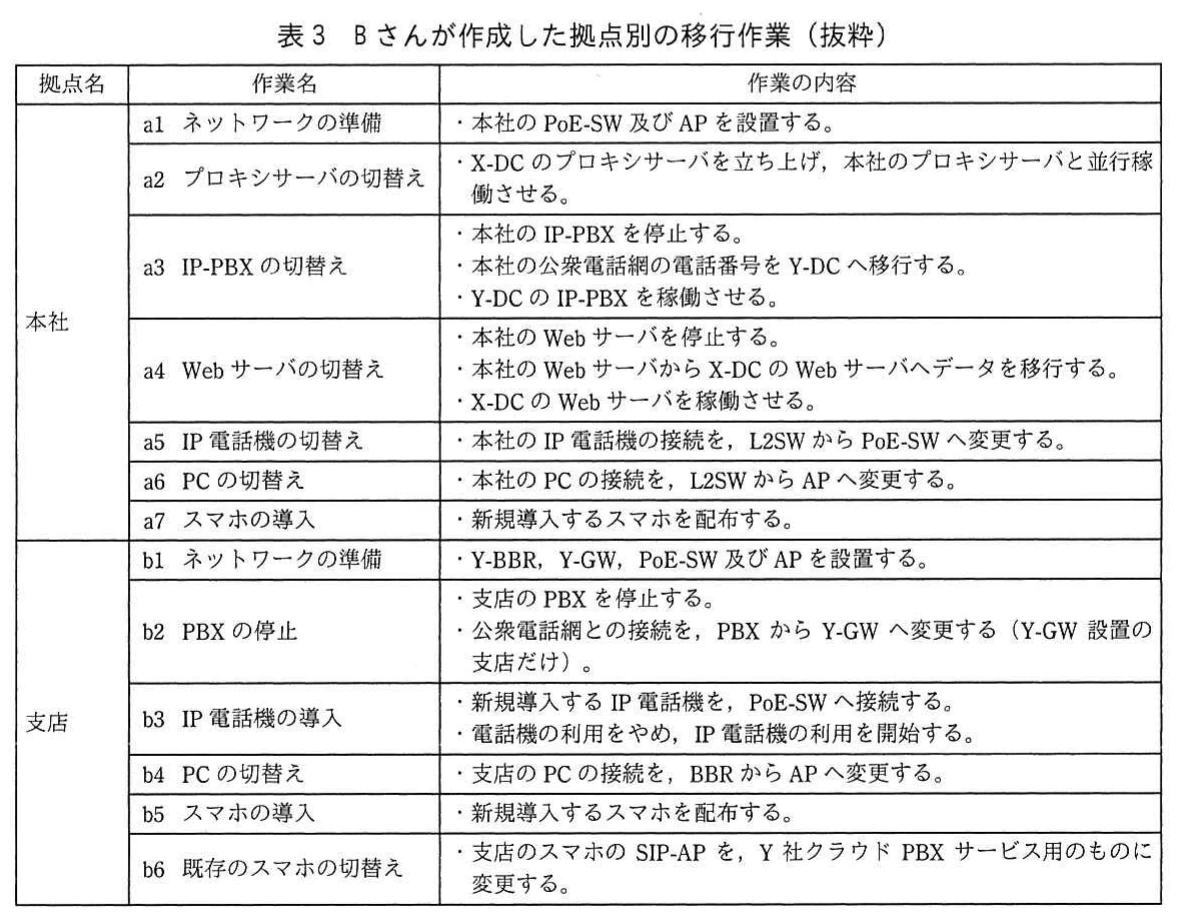

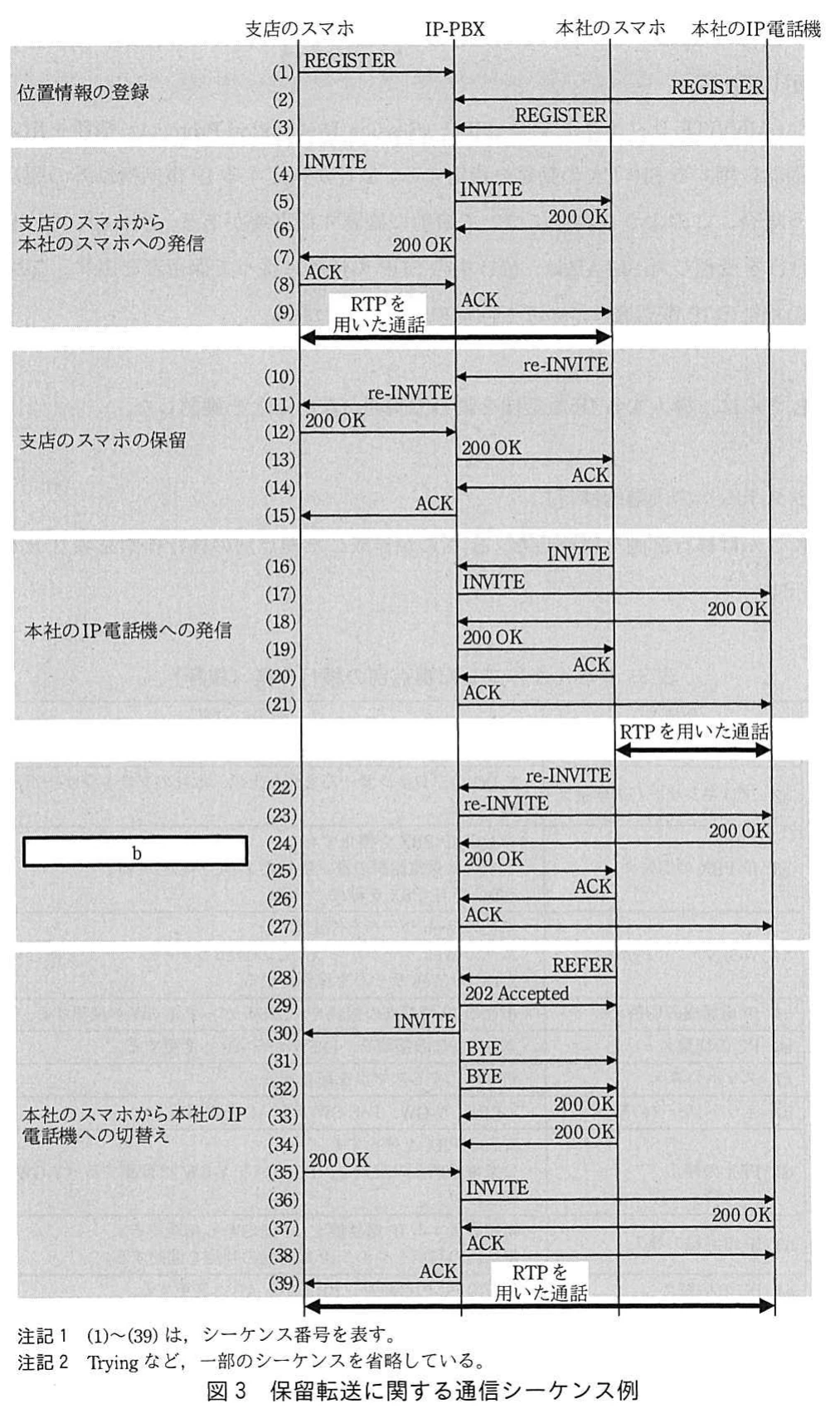

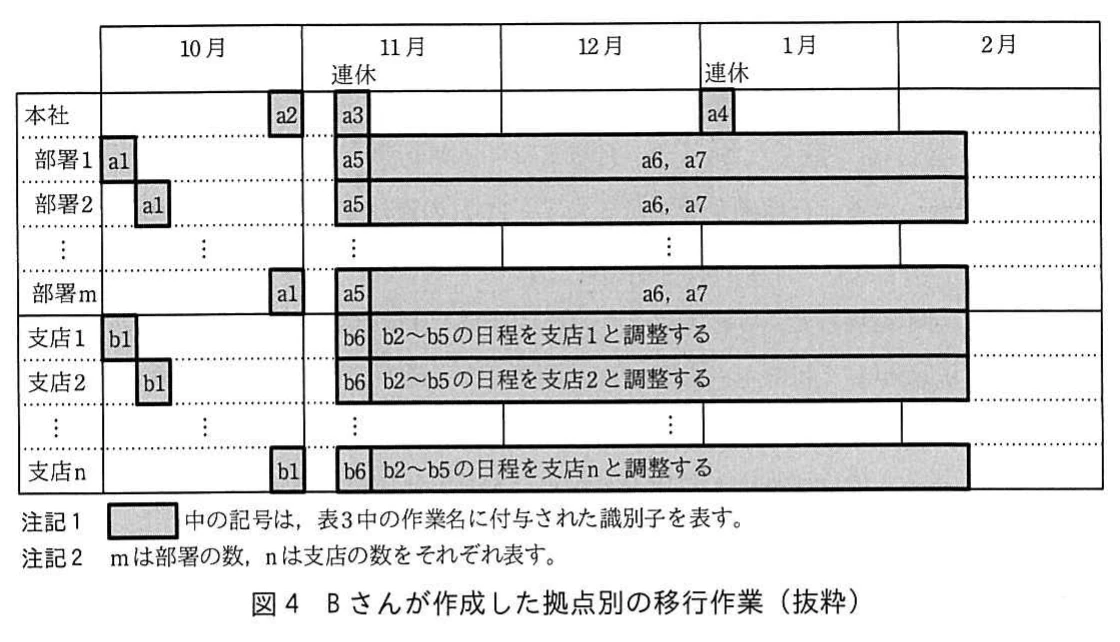

問1　クラウドサービスへの移行に関する次の記述を読んで，設問1～4に答えよ。 D社は，本社及び複数の支店をもつ中堅の運送事業者である。ファイアウォール，Webサーバ，プロキシサーバ，IP-PBX，PBXなどから構成されているD社システムを使って，社内外の通信と運送管理業務を行っている。 D社の情報システム部は，D社システムの老朽化に伴い，システムの更改を検討中である。 〔現行のD社システム〕 現行のD社システムの構成を図1に示す。 図1　現行のD社システムの構成（抜粋） 図1の概要を次に示す。 (1) 全社のPCから，本社のWebサーバ及びインターネットにアクセスする。 (2) 本社のPCからインターネットへのアクセスは，プロキシサーバを経由する。 (3) 支店のPCから本社のWebサーバへのアクセスは，インターネットを経由する。 (4) 本社のDMZ及び全社の内部LANはプライベートIPアドレスで運用されており，FWとBBRではNAT機能及びNAPT機能が動作している。例えば，上記(2)中のインターネットへのアクセスでは，FWのNAPT機能によって，IPパケット中のプロキシサーバのIPアドレスが変換される。同様に，上記(3)中のインターネット経由のWebサーバへのアクセスでは，BBRのNAPT機能によってIPパケット中の［ア］のIPアドレスが変換される。さらに，［イ］のNAT機能によって，IPパケット中のWebサーバのIPアドレスが変換される。 (5) IP-PBXはSIPサーバの機能をもつ。また，IP電話機，及び電話用ソフトウェア（以下，SIP-APという）を搭載したスマートフォン（以下，スマホという）はSIPユーザエージェント（以下，SIP UAという）として機能する。IP電話機及びSIP-APの間では，SIPプロトコルによる接続制御によって通話セッションが確立し，RTPプロトコルによる通話が行われる。 (6) SIP UAがIP-PBXに位置情報登録を依頼する際，SIP UAはSIPメソッド［ウ］を使ってリクエストを行う。その際，［エ］を認証するために“HTTPダイジェスト認証方式”が用いられる。認証情報がないリクエストを受け取ったIP-PBXはチャレンジ値を含むレスポンス“401 Unauthorized”を返す。SIP UAはチャレンジ値から生成した正しいレスポンス値を送り，IP-PBXはレスポンス“［オ］”を返す。 (7) 一部の支店ではスマホを社員に貸与し，次のように利用させている。 ・支店では，BBR，インターネット及びFWを経由して，スマホのWebブラウザから本社のWebサーバへアクセスする。また，①同様にFWを経由して，スマホのSIP-APと本社のIP電話機間で通話を行う。 ・外出先では，携帯電話網，インターネット及びFWを経由して，スマホのWebブラウザから本社のWebサーバへアクセスする。また，スマホのSIP-APから取引先への電話については，本社の公衆電話網の電話番号からの発信となるように，携帯電話網，インターネット，FW及び［カ］を経由させる。 Bさんは情報システム部のネットワーク担当である。情報システム部長から指示があり，D社システム更改のネットワークに関する検討を行っている。 Bさんに伝えられたD社システム更改の方針を次に示す。 (1) 運用負荷の軽減 ・IaaSを利用し，本社のFW，Webサーバ及びプロキシサーバを撤去する。 ・クラウドPBXサービスを利用し，本社のIP-PBX及び支店のPBXを撤去する。 ・無線LAN及びPoE（Power over Ethernet）を利用し，構内配線を減らす。 (2) スマホの活用 ・全社員にスマホを貸与し，全社及び外出先で，電話機及びPCを補完する機器として利用させる。 (3) 新システムへの段階的移行 ・現行システムから新システムへの切替えは，拠点単位に段階的に行う。 〔クラウドサービスの利用〕 D社システムの更改では，X社が提供するIaaSと，Y社が提供するクラウドPBXサービスを利用する。利用するクラウドサービスの概要を表1に，Bさんが考えた新D社システムの構成を図2に，それぞれ示す。 表1　利用するクラウドサービスの概要 図2　Bさんが考えた新D社システムの構成（抜粋） 図2中のネットワークについてBさんが整理した内容を次に示す。 (1) Y-BBRは，二つのPPPoEセッションを提供する。一つはインターネット接続に，もう一つはクラウドPBXサービス利用に用いられる。 (2) Y-VPNは，Y社のクラウドPBXサービスを利用する顧客が共用するIP-VPNである。RFC 3031で標準化されている［キ］の技術が用いられている。 (3) D社の異なる拠点間の通話が他の拠点を経由しないように，Y-VPNの網内は［ク］構成となっている。 (4) 新たに構成する，X-VNW，Y-VNW及び全社の内部LANのIPアドレスは，現行のプライベートIPアドレスとは重ならないアドレス空間を利用する。 (5) 全社の内部LANでは静的ルーティングを用いる。全社のAPはブリッジモードで動作させ，PCとスマホを収容する。収容端末のIPアドレス及びデフォルトゲートウェイのIPアドレスは，APのDHCP機能を使って配布する。本社の収容端末のデフォルトゲートウェイはL3SW，支店の収容端末のデフォルトゲートウェイは［ケ］である。 (6) 電話に関する図2中の通信経路を表2に示す。 表2　電話に関する図2中の通信経路（抜粋） 〔スマホの活用〕 スマホのSIP-APを使うと，電話機と同等の操作ができる。その一例が，通話中の電話を別の電話機に転送する操作（以下，保留転送という）である。Bさんは，保留転送の通信仕様をY社に問い合わせた。Y社からの回答を次に示す。 (1) 開始されているダイアログ内で送信されるINVITEリクエストを，re-INVITEリクエストという。保留転送を行うスマホは，IP-PBXに次の四つのSIPリクエストを送信する。 - re-INVITEリクエストを送信し，相手の電話機を保留状態にする。 - INVITEリクエストを送信し，転送先の電話機を呼び出す。 - re-INVITEリクエストを送信し，転送先の電話機を保留状態にする。 - REFERリクエストを送信し，セッションを切り替える。 (2) 保留転送に関する通信シーケンス例を図3に示す。 図3　保留転送に関する通信シーケンス例 (3) 図3の通信シーケンスは，利用者が［コ］を操作して保留転送を行う例を示している。 (4) re-INVITEリクエストでは，SDP（Session Description Protocol）情報を用いて，通話に関するSIP UAの動作を指定する。Y社が指定するIP電話機以外の製品を使う場合，このような動作について事前に確認する必要がある。例えば，図3中の(11)を受信したSIP-APは，(11)中のSDPの情報に従って保留音を出す。②図3中の本社のIP電話機についても同様の動作が行われる。 Bさんは，導入するIP電話機を調べて問題がないことを確認した。 〔新システムへの段階的移行〕 Bさんは移行計画を検討した。Bさんが作成した拠点別の移行作業を表3及び図4に示す。 表3　Bさんが作成した拠点別の移行作業（抜粋） 図4　Bさんが作成した拠点別の移行作業（抜粋） 次にBさんは，表3を基に切替期間中のネットワーク環境を検討した。Bさんが作成した切替期間中の本社のネットワーク構成を図5に示す。 図5　Bさんが作成した切替期間中の本社のネットワーク構成（抜粋） Bさんは，表3，図4，5を持参し，移行計画について情報システム部長に相談した。その時のBさんと部長の会話を次に示す。 Bさん：図4をご覧ください。10月末までにネットワークの準備を終え，プロキシサーバを並行稼働させておきます。11月の連休を利用してIP-PBXを切り替え，1月の連休を利用してWebサーバを切り替えます。 部長　：図4を見ると，本社では2か月以上掛けてPCを切り替えるようだね。 Bさん：台数が多く利用者への配慮も必要なので，長めの切替期間を設けています。 部長　：なるほど。 Bさん：また，③切替期間中の本社の内部LANでは，現行環境と新環境を分離します。 部長　：その方が安全だ。ところで，本社のIP電話機は一斉に切り替えるのだね。PCと同様に段階的に切り替えた方が良いと思うが。 Bさん：Y社に相談しましたが，Y-DCのIP-PBXと本社のIP-PBXとの連携は複雑なので断念しました。二つのIP-PBXを同時に稼働させることは可能ですが，その場合には，それぞれに収容されたIP電話機間の内線通話ができません。また，［c］とIP電話機の切替えの順序関係によって，一部のIP電話機では，一時的に［d］ができなくなります。 部長　：了解した。次に，表3中の作業a2にあるプロキシサーバの並行稼働について説明してくれないか。 Bさん：プロキシサーバには，プロキシ機能とDNS機能をもたせています。並行稼働中は，それぞれの機能について，本社のプロキシサーバとX-DCのプロキシサーバの両方を稼働させます。さらに，X-DCのプロキシサーバのDNS機能をスレーブDNSサーバとし，本社のプロキシサーバのDNS機能からゾーン転送を行います。 部長　：プロキシ機能はどのように切り替えるのかな。 Bさん：現在，本社のPCからは本社のプロキシサーバを使っています。表3中の作業a6でPCを切り替えるときに，PCの設定情報を変更し，X-DCのプロキシサーバを使うようにします。 部長　：Webサーバは，1月の連休を利用して切り替えるのだね。 Bさん：はい。④切替えは，プロキシサーバの設定変更によって行います。 部長　：本社の切替えは大体良さそうだ。次に，支店の切替えを確認しよう。図4を見ると，本社と同様に長めの切替期間を設けるのだね。 Bさん：支店ごとに日程を調整することになります。3か月程度必要です。 部長　：支店ごとに作業b2～b5を実施するわけだが，日程調整の際，何か制約はあるのかな。 Bさん：一つの支店について，作業［サ］と作業［シ］は一斉に行う必要があります。それ以外の作業は切替期間内であればいつでも実施できます。 部長　：了解した。支店と早めに切替日程を調整して，それぞれの支店について，PBXがいつから撤去可能になるのかを図4に追記してほしい。⑤本社についても，FW，Webサーバ，プロキシサーバ及びIP-PBXがいつから撤去可能になるのか，図4に追記してくれないか。 Bさん：はい。分かりました。 その後，Bさんは，見直した移行計画を含む検討結果を情報システム部長に報告した。Bさんの検討結果に基づき，D社システムの更改が開始された。 設問1　〔現行のD社システム〕について，(1)～(3)に答えよ。 (1) 本文中の［ア］，［イ］及び［カ］に入れる適切な機器を，図1中の機器名で答えよ。 (2) 本文中の［ウ］～［オ］に入れる適切な字句を答えよ。 (3) 本文中の下線①のために，FWにおいて許可している通信を二つ挙げ，それぞれ30字以内で答えよ。 設問2　〔クラウドサービスの利用〕について，(1)～(3)に答えよ。 (1) 本文中の［キ］～［ケ］に入れる適切な字句を答えよ。 (2) 表2中の［a］に入れる適切な字句を，表2中の字句を用いて答えよ。 (3) 表2中の支店のIP電話機から取引先の電話機への通信経路が，項番2-1と項番2-2の2通りになる理由を，30字以内で具体的に述べよ。 設問3　〔スマホの活用〕について，(1)～(4)に答えよ。 (1) 本文中の［コ］に入れる適切な字句を，図3中の字句を用いて答えよ。 (2) 図3中の［b］に入れる適切な字句を答えよ。 (3) 図3中のシーケンス番号(31)，(32)の二つのBYEリクエストについて，BYEリクエストと同じCall-IDをもつINVITEリクエストのシーケンス番号を，一つずつ答えよ。 (4) 本文中の下線②について，同様の動作を，シーケンス番号を用いて35字以内で述べよ。 設問4　〔新システムへの段階的移行〕について，(1)～(5)に答えよ。 (1) 本文中の下線③に必要となる機器の設定を，図5中の字句を用いて60字以内で述べよ。 (2) 本文中の［c］，［d］に入れる適切な字句を，それぞれ20字以内で答えよ。 (3) 本文中の下線④の設定変更を行うプロキシサーバの設置場所を答えよ。また，変更内容を50字以内で述べよ。 (4) 本文中の［サ］，［シ］に入れる適切な字句を答えよ。 (5) 本文中の下線⑤中の全ての機器は，どの時点で撤去可能になるか。20字以内で答えよ。また，その時点まで撤去できない機器を，全て答えよ。
