平成28年度秋期 ネットワークスペシャリスト 午前Ⅱ 問4

経路コストを読むための着眼点

経路ごとのコスト比較では、個々の数値だけに注目せず、比較対象となる経路の範囲と、各区間の条件が同じ基準で扱われているかを順に確かめることが大切です。そのうえで、全体を一つの比較単位として整理します。

この問題で問われていること

この問題では、経路を構成する区間と比較の前提を整理することに集中し、どの情報が同じ尺度で比較されるべきか、また途中の条件に見落としがないかを確認しましょう。判断を急がず、表にして対応づけます。

視点

経路を区間ごとに分け、各区間の情報と比較条件を対応づけて整理します。全体の比較対象が何かを意識し、途中の前提が混在していないか確認しましょう。

確認ポイント

• 比較する経路の範囲をそろえる
• 各区間の条件を対応づける
• 全体と途中の情報を分けて整理する

正解

イ

解説

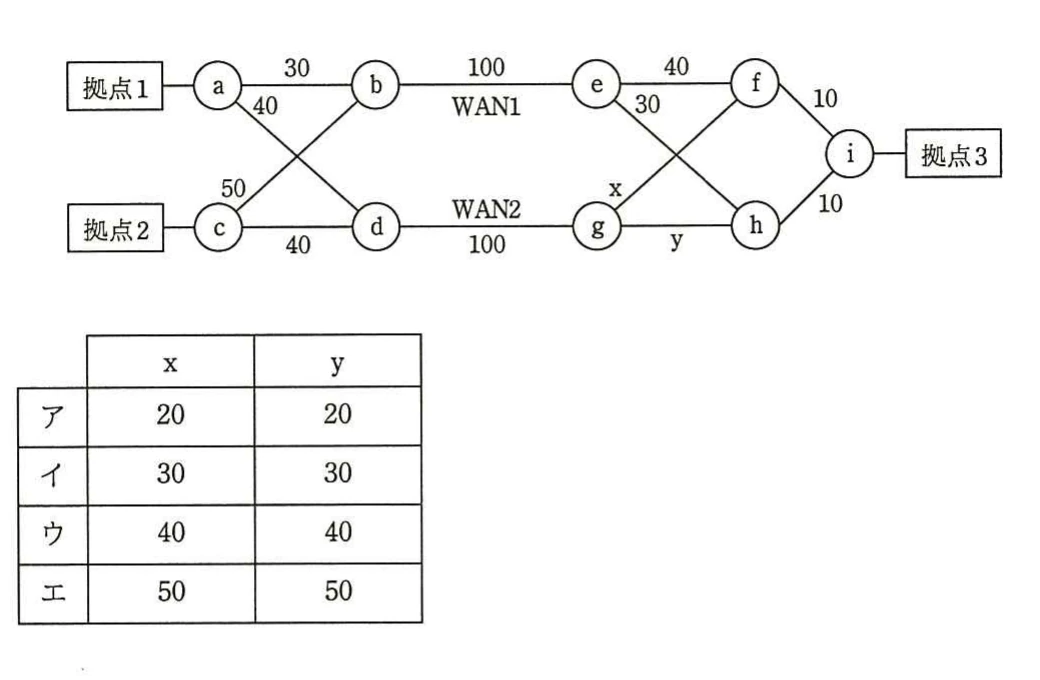

OSPFは経路上のリンクコスト合計が小さい経路を選択する。x=y=30とすると、拠点1ではWAN1経由が170、WAN2経由の最短候補が180となる。一方、拠点2ではWAN2経由が180、WAN1経由が190となるため、指定どおりのWANを選択できる。

理由

x=y=30の場合、拠点1からWAN1を通る経路は、a-b間30＋WAN1の100＋e-h間30＋h-i間10＝170コストとなる。WAN2経由の最短候補は、a-d間40＋WAN2の100＋g-f間30＋f-i間10＝180コストです。

比較

拠点2では、WAN2経由の経路がc-d間40＋WAN2の100＋g-f間30＋f-i間10＝180コストとなる。WAN1経由はc-b間50＋WAN1の100＋e-h間30＋h-i間10＝190コストなので、拠点1はWAN1、拠点2はWAN2を通過する。

選択肢ア

これは不正解だよ。x=y=20では、拠点1のWAN1経由は30＋100＋30＋10＝170コストだが、WAN2経由も40＋100＋20＋10＝170コストとなる。指定WANを一意に優先できず、20というOSPFコスト値では条件を満たさない。

選択肢イ（正解）

これは正解だよ。x=y=30なら、拠点1のWAN1経由は30＋100＋30＋10＝170コストで、WAN2経由の180より小さい。拠点2ではWAN2経由が40＋100＋30＋10＝180、WAN1経由が190となり、指定どおりに分けられる。

選択肢ウ

これは不正解だよ。x=y=40では、拠点2のWAN2経由が40＋100＋40＋10＝190コストとなる。一方、WAN1経由も50＋100＋30＋10＝190で同じになり、WAN2を一意に優先できない。40というコスト値が条件に合わない。

選択肢エ

これは不正解だよ。x=y=50では、拠点2のWAN2経由が40＋100＋50＋10＝200コストとなるのに対し、WAN1経由は50＋100＋30＋10＝190である。合計コストがWAN1の方が小さくなり、拠点2がWAN2を通過しない。

学習のポイント

OSPFの経路選択では、出発地点ごとに候補経路の合計コストを比較する。
