平成29年度春期 データベーススペシャリスト 午前Ⅱ 問11

制約とキーの役割を見分ける視点

表の設計を読むときは、各制約やキーがどの列の組合せに関わり、行の識別と表同士の結び付きをどのように整理するものかを、用語の役割ごとに確認していきましょう。

この問題で問われていること

一意性を保証する仕組みと、別の表との対応を表す仕組みを混同しないよう、設問中の列・列の組合せ・参照先の関係を対応付けて読み、それぞれが何を保証する話かを切り分けます。

視点

制約とキーを読む際は、まず対象となる表と列の範囲を区切り、次に重複の扱いと別表との対応という観点を分けて整理します。どの関係を説明している用語なのかを確認すると、条件同士の役割を比較しやすくなります。

確認ポイント

• 対象となる表と列の範囲を整理する
• 行の識別に関わる条件か確認する
• 別表との対応関係に関わる条件か確認する

正解

ウ

解説

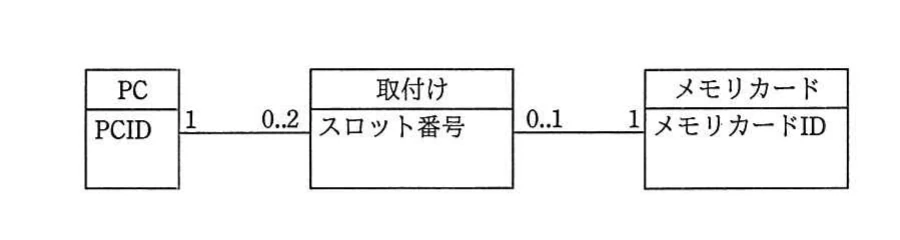

PCは二つのスロットを持つため、取付け表ではPCごとにスロット番号を重複させられない。一方、各メモリカードは一つの取付けにしか対応できないため、メモリカードIDも表全体で一意にする必要がある。

理由

主キーをPCIDとスロット番号の組合せにすると、同じPCの同じスロットに複数の取付けを登録できない。さらにメモリカードIDをUNIQUEにすると、同じカードを複数の取付けへ登録できない。これは図の多重度と整合する。

比較

主キーにメモリカードIDを含めるだけでは、PCIDとスロット番号が同じでもカードIDが異なる行を許してしまう。また、PCIDだけをUNIQUEにすると、1台のPCにつき1行しか登録できず、二つのスロットを表せない。

選択肢ア

これは不正解だよ。PRIMARY KEY（PCID，スロット番号）によって、同じPCの同じスロットへの重複登録は防げる。しかし、メモリカードIDに一意性の制約がないため、同じメモリカードを異なるPCや異なるスロットへ複数回登録でき、図のメモリカード側の多重度を満たせない。

選択肢イ

これは不正解だよ。三つの列を主キーにすると、PCID、スロット番号、メモリカードIDの組合せは一意になる。しかし、同じPCの同じスロットに異なるメモリカードIDを登録する行は許されるため、一つのスロットに対して複数の取付けが存在できてしまう。

選択肢ウ（正解）

これは正解だよ。PRIMARY KEY（PCID，スロット番号）により、1台のPCにおける各スロットの取付けを一つに制限できる。UNIQUE（メモリカードID）により、一つのメモリカードが複数の取付けに現れることも防げる。二つの制約が図の多重度に対応している。

選択肢エ

これは不正解だよ。PRIMARY KEY（スロット番号，メモリカードID）ではPCIDが主キーに含まれないため、同じPCの同じスロットに異なるカードを登録できる。また、UNIQUE（PCID）は1台のPCを1行に制限し、メモリカードID単独の一意性も保証しない。

学習のポイント

UMLの多重度を、主キーとUNIQUE制約へ変換する考え方を学ぶ。
