平成28年度春期 データベーススペシャリスト 午前Ⅱ 問6

関係整理の観点を一つ確認

エンティティ間の関係を考えるときは、まず登場する対象同士の結び付きに注目し、誰が誰と関係するのか、関係の向きやまとまり方を図や言葉で整理してから、各選択肢の説明が同じ観点で整合しているかを確認します。

この問題で問われていること

この問題では、個々の属性や値を細かく追う前に、対象同士の関係がどの単位で結ばれているかという一点に絞り、関係の対象・対応の範囲・表現の一貫性を順番に見比べてください。

視点

対象を個別に見るだけでなく、対象同士の結び付き方を整理すると、関係の説明がどの範囲を扱っているかを比較しやすくなります。

確認ポイント

• 関係している対象の組み合わせを確認する
• 関係の範囲やまとまり方を整理する
• 説明全体で用語や視点が一貫しているか確認する

正解

イ

解説

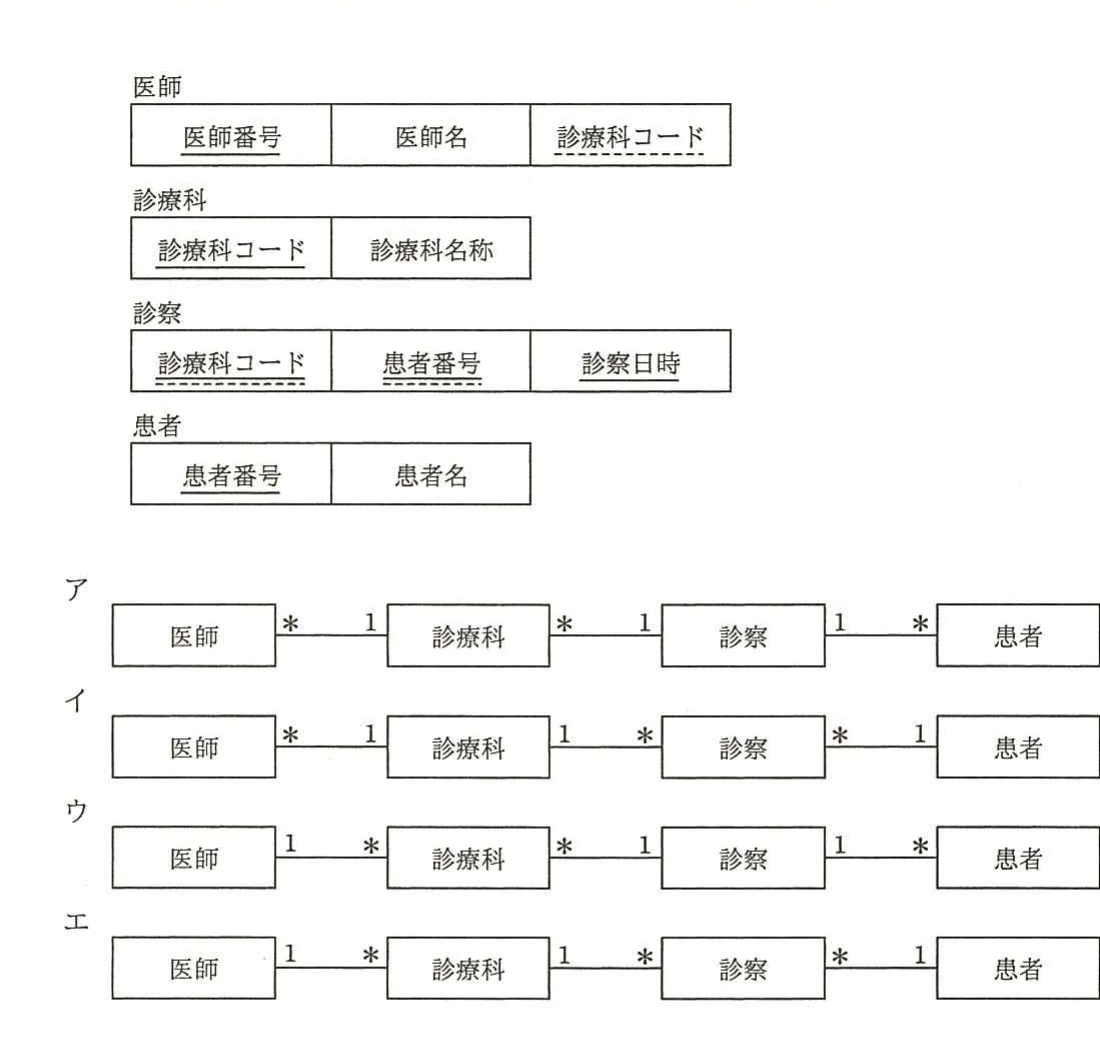

医師表は診療科コードを外部キーとして持つため、診療科一つに対して医師が複数存在する。診察表は診療科コードと患者番号を外部キーとして持つので、診療科と患者はいずれも一つに対して複数の診察を対応させる。したがって正しいE-R図はイです。

理由

医師表の診療科コードは診療科表の診療科コードを参照するため、診療科側が1、医師側が＊となる。診察表の診療科コードは診療科表を、患者番号は患者表を参照するため、診療科側と患者側が1、診察側が＊となる。

比較

図イは、医師と診療科を＊対1、診療科と診察を1対＊、診察と患者を＊対1で表しており、三つの外部キーの対応と一致する。他の図は、少なくとも一つの関連で1と＊の向きが表構造と逆になっている。

選択肢ア

これは不正解だよ。医師と診療科の関連は、診療科コードを医師表が外部キーとして持つため、医師側が＊、診療科側が1で正しい。しかし、診療科と診察、診察と患者の二つは、診察側が＊になるべきなのに図では逆向きであり、表の外部キー構造と一致しない。

選択肢イ（正解）

これは正解だよ。医師表は診療科コードを参照するので診療科1に対して医師＊となる。さらに診察表は診療科コードと患者番号を参照するため、診療科1対診察＊、患者1対診察＊となる。図イはこの三つの関係を正しく表している。

選択肢ウ

これは不正解だよ。図ウでは医師側が1、診療科側が＊となっているが、診療科コードを持つ医師表が多側になるべきである。また、診療科と診察、診察と患者も、外部キーを持つ診察側が多になる関係と逆向きであり、三つとも表構造に適合しない。

選択肢エ

これは不正解だよ。診療科と診察の1対＊、診察と患者の＊対1は、診察表がそれぞれ外部キーを持つことと整合する。しかし、医師と診療科は医師側が＊、診療科側が1でなければならず、図エの1対＊は逆であるため適切ではない。

学習のポイント

外部キーを持つ表が1対多のどちら側になるかを、表の構造から判断する。
