平成29年度春期 システム監査技術者 午後Ⅰ 問3

事例を読んで設問の答えを考えてから、解説のポイントとIPA公式の解答例・採点講評で確認しましょう。

問題

問3 制御ネットワーク及び制御システムの監査に関する次の記述を読んで,設問1~4に答えよ。 D社は,エネルギー企業グループ系列の中規模の石油精製会社である。東京に本社があり,東日本で製油所を操業している。 〔D社ネットワークの統合〕 D社では,老朽化した製油所の装置設備を,10年前に改装した。その際,製油所の石油精製制御システム(以下,制御システムという)も刷新した。また同時に,制御システムが接続されている製油所のネットワーク(以下,制御ネットワークという)と,生産管理システムなどの各種業務システム(以下,業務システムという)が接続されているネットワーク(以下,本社基幹ネットワークという)を統合した。 D社の現在のネットワーク構成(概要)を,図1に示す。 図1 D社のネットワーク構成(概要) 制御ネットワークは,広域イーサネットサービス網で本社基幹ネットワークと接続されている。また,制御システムの遠隔監視・保守のために,インターネットを介して,制御システムの導入を担当したベンダであるE社と接続されている。 〔制御システムの刷新及び業務システムとの連携〕 刷新前の制御システムは,E社独自のシステム機器及び通信プロトコルを使用して構築され,製油所内の閉域ネットワークで稼働していた。その後の情報技術の進歩で,一部の装置を除き,汎用のシステム機器を用いることが可能になったので,刷新時に,コスト面で優位であるそれらの機器を導入した。また,汎用の通信プロトコルを利用して,制御システムを業務システムの一つである生産管理システムと連携させ,リアルタイムにデータを共有することによって生産性の向上を図った。その後,順次,需給管理システム及び経営管理システムとも連携させ,D社の経営効率の向上を図ってきた。 〔予備調査の実施〕 最近,他社で制御ネットワーク及び制御システムの脆弱性を突いたセキュリティインシデントが発生したことを受け,D社の社長は,内部監査部長に制御ネットワーク及び制御システムのセキュリティ管理状況を監査するよう指示した。 制御ネットワークは本社基幹ネットワークと接続されていることから,システム監査人は,予備調査の一環として,それぞれのネットワーク及びシステムのセキュリティ管理の相違点について比較し,表1のとおりまとめた。 表1 セキュリティ管理の相違点(抜粋) 〔本調査での発見事項〕 システム監査人による本調査の結果,次のことが判明した。 (1)表1の項番1~3について,製油所安全管理規程及び情報セキュリティ管理規程の改訂は,ネットワーク統合時に各セキュリティ管理部署主導で行われている。また,製油所安全管理規程の承認は製油所安全管理委員会で,情報セキュリティ管理規程の承認は情報セキュリティ管理委員会で,それぞれ行われている。 これらの規程では,ネットワーク及びシステムのセキュリティ管理において遵守すべきルール,セキュリティ管理部署及びセキュリティ管理者の役割と責任範囲などが定められている。しかし,両規程は個別に策定されており,D社における全社的なセキュリティ管理の観点からは内容の確認が行われていない。 (2)表1の項番4について,制御ネットワークでは,物理的セキュリティが重視されており,本社基幹ネットワークに比べてセキュリティ管理対象が限定されている。 したがって,マルウェアの物理的な感染経路であるUSBポートは,セキュリティ対策が講じられているが,制御ネットワークへの論理的アクセス制御やサーバのハードニングなど,管理対象として重視されていないセキュリティ領域の対策が不十分である。このため,システム設定上の不備に起因するセキュリティインシデントが発生するおそれがある。 (3)OS開発元が提供するセキュリティパッチを制御システムに適用するに当たっては,表1の項番5に示したセキュリティ要件を満たすことを,セキュリティ管理者が事前に確認する必要がある。さらに,制御システムは,製油プロセスを制御データの数値によって正確にタイミングよく制御するために,プログラムロジック及びパラメタ値が最適化されている。このため,制御データ処理時の数値の変動とタイミングの変化が定められた範囲に収まることも,セキュリティ管理者が事前に確認する必要がある。 また,セキュリティパッチ適用の間隔が比較的長いこともあり,その間のOSの脆弱性を突いたセキュリティインシデント発生に備えた補完的コントロールが必要である。 (4)操油部計装課には情報セキュリティの専門技術者がいないので,図1に示したFW-Bの設定は,E社が推奨するポリシに基づいて,E社の技術員が行っている。 また,操油部計装課は,FW-B経由の遠隔監視・保守に伴う不正アクセスを防ぐために,次の対策①,②を講じるようE社に求めている。さらに,各対策が適切に行われていることを確認するために,四半期ごとにE社から報告を受けている。 対策① 遠隔監視・保守を行うために制御ネットワークに接続する端末及びその利用者を限定する。 対策② 制御ネットワークへのアクセス状況を記録し,遠隔監視・保守以外の操作の有無を,製油所安全管理規程で定められた頻度で確認する。異常が発見された場合には,直ちに操油部計装課に報告する。 設問1 〔本調査での発見事項〕の(1)について,“D社における全社的なセキュリティ管理の観点からは内容の確認が行われていない”ことから,システム監査人が,製油所安全管理規程と情報セキュリティ管理規程に関して確認すべき内容を,40字以内で述べよ。 設問2 〔本調査での発見事項〕の(2)について,システム監査人が想定した“システム設定上の不備に起因するセキュリティインシデント”とは何か。50字以内で述べよ。 設問3 〔本調査での発見事項〕の(3)について,次の(1),(2)に答えよ。 (1)セキュリティ管理者によるセキュリティパッチ適用前の確認が行われていることを,システム監査人が確かめる場合,どのような文書を査閲すべきか。二つ挙げ,それぞれ20字以内で答えよ。 (2)システム監査人が想定した“OSの脆弱性を突いたセキュリティインシデント発生に備えた補完的コントロール”を,20字以内で答えよ。 設問4 〔本調査での発見事項〕の(4)について,システム監査人が,対策①,②の他に,制御ネットワーク側で遠隔監視・保守に伴う不正なアクセスを防ぐための技術的対策が適切に講じられていることを確認するための監査手続を,50字以内で述べよ。

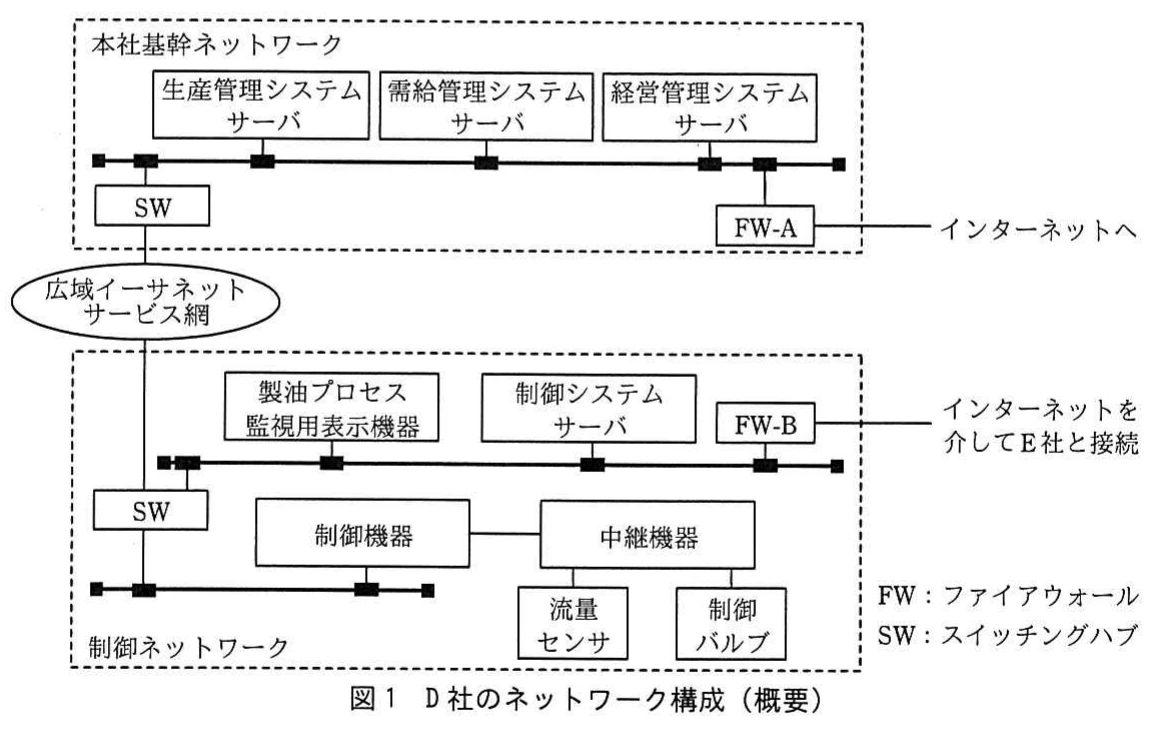

図1 D社のネットワーク構成(概要)。本社基幹ネットワークと制御ネットワークを広域イーサネットで接続し,業務システム,制御システム,ファイアウォール,遠隔接続を配置した構成図。
図1 D社のネットワーク構成(概要)。本社基幹ネットワークと制御ネットワークを広域イーサネットで接続し,業務システム,制御システム,ファイアウォール,遠隔接続を配置した構成図。

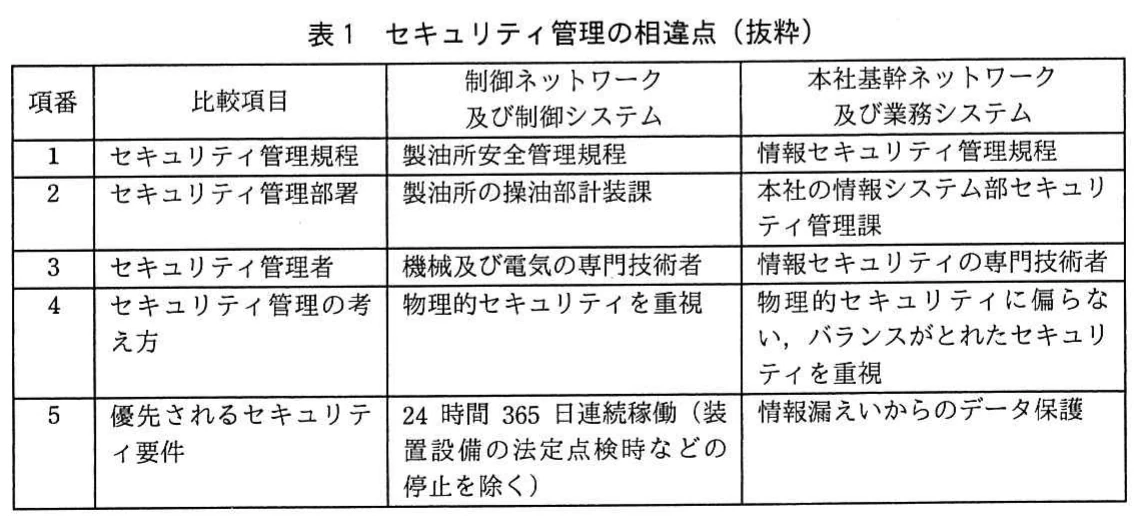

表1 セキュリティ管理の相違点(抜粋)。制御ネットワーク及び制御システムと,本社基幹ネットワーク及び業務システムについて,規程,管理部署,管理者,考え方,優先要件を比較した表。
表1 セキュリティ管理の相違点(抜粋)。制御ネットワーク及び制御システムと,本社基幹ネットワーク及び業務システムについて,規程,管理部署,管理者,考え方,優先要件を比較した表。
解き方のヒントを見る

監査証跡の一貫性を確認する視点

制御ネットワークと制御システムの監査では、個別の機能名に引きずられず、要求事項・運用記録・点検結果が同じ目的に沿って結び付いているかを一つの軸で確認します。記録の追跡可能性にも注目します。

この問題で問われていること

選択肢を読む際は、監査で得られる証拠が、定めた管理上の目的や責任の所在と矛盾なく対応し、後から確認できる形で残るかという観点だけに集中し、他の論点へ広げないでください。

視点

監査対象を個別の技術要素だけで判断せず、要求、実施、記録、見直しのつながりを同じ観点で見比べます。重要なのは、説明と証拠の対応関係を落ち着いて確認することです。

確認ポイント

  • 要求と記録の対応関係を確認する
  • 実施内容を後から追跡できるか確認する
  • 責任の所在と見直しの記録を確認する
正解と解説を見る

解説

石油精製会社D社における制御ネットワークと本社基幹ネットワークの統合・外部接続を題材に、セキュリティ管理規程の整合性、設定不備によるインシデント、パッチ適用前の確認文書と補完的コントロール、FWの監査手続を問う問題です。制御システムの特性を踏まえてリスクとコントロールを識別し、有効性を検証する監査手続を選択します。

問題の全体像

石油精製会社であるD社における「制御ネットワーク及び制御システムの監査」を題材とした問題です。D社は10年前の装置設備改装時に制御システムを刷新して汎用のシステム機器や通信プロトコルを導入し、制御ネットワークを本社基幹ネットワークと統合するとともに、ベンダであるE社ともインターネットを介して接続しています。出題趣旨にあるとおり、本問では「セキュリティ管理の対象及びレベルが異なるシステムやネットワークの接続に伴って発生するリスク,並びにリスクの程度に応じたコントロールを識別できる能力,また,それらのコントロールの有効性を検証するために必要な監査手続を選択できる能力」が問われています。なお、問題文中で言及されている図1や表1の具体的な中身は与えられた資料では確認できないため、〔本調査での発見事項〕の記述と出題趣旨・採点講評を手がかりに各設問の解答を導きます。

設問1

本文の〔本調査での発見事項〕(1)には、表1の項番1~3(表1の具体的な中身は資料では確認できない)について、両規程の改訂が「ネットワーク統合時に各セキュリティ管理部署主導で行われている」こと、また「両規程は個別に策定されており,D社における全社的なセキュリティ管理の観点からは内容の確認が行われていない」ことが記されています。統合された二つのネットワークの規程が個別に作られているため、管理水準の差やルール上の食い違いがないかを確かめる必要があります。公式解答例では『両規程で定められたセキュリティ管理のレベルが同等であり,相互に矛盾がないこと』としています。外しやすい読み違いとして、採点講評では「予備調査において入手した 2 種類の管理規程が,それぞれ個別に策定されていることに着目し,両者間で定めるセキュリティ管理のレベルの不整合や矛盾の可能性に気づいてほしかったが,一方の規程における不備について述べた解答が多く見られた」と指摘されています。

設問2

本文の根拠を見ると、〔D社ネットワークの統合〕では制御ネットワークが「本社基幹ネットワークと接続されている」ほか、「インターネットを介して,制御システムの導入を担当したベンダであるE社と接続されている」とあります(図1および表1の具体的な中身は資料では確認できない)。そして〔本調査での発見事項〕(2)には、「USBポートは,セキュリティ対策が講じられているが,制御ネットワークへの論理的アクセス制御やサーバのハードニングなど,管理対象として重視されていないセキュリティ領域の対策が不十分である」と記されています。論理的アクセス制御やサーバのハードニングといった設定が不十分である場合、統合された社内網からの内部不正や、インターネット側からの侵入を招くリスクが生じます。そのため、公式解答例では『不要なアクセス権をもつ社員などによる情報の持出しやインターネット経由の外部からの不正アクセス』としています。

設問3(1)(a)

本文の〔本調査での発見事項〕(3)には、「OS開発元が提供するセキュリティパッチを制御システムに適用するに当たっては,表1の項番5に示したセキュリティ要件を満たすことを,セキュリティ管理者が事前に確認する必要がある」と記述されています(なお、表1の項番5の具体的な中身は資料では確認できない)。システム監査人が、パッチ適用に先立ってセキュリティ要件を満たすことなどの事前確認が行われている証拠を確かめるには、適用前に策定・確認される計画文書を査閲するのが適切です。そのため、公式解答例の1つ目では『セキュリティパッチ適用計画書』としています(もう1つの解答例である『制御データ処理時の影響調査結果報告書』と解答欄の順序は入れ替わっても問題ありません)。外しやすい読み違いとして、採点講評では「(1)については,セキュリティパッチ適用後の確認事項に関する解答が少なからず見られた」と指摘されています。

設問3(1)(b)

本文の〔本調査での発見事項〕(3)には、事前確認の2つ目の観点として「制御システムは,製油プロセスを制御データの数値によって正確にタイミングよく制御するために,プログラムロジック及びパラメタ値が最適化されている。パッチ適用によって制御データ処理の数値やタイミングに悪影響が出ないかを事前に調査・検証した記録があれば、監査人は事前確認の実施を確かめられます。ここから、公式解答例の2つ目では『制御データ処理時の影響調査結果報告書』としています。外しやすい読み違いとして、採点講評では「(1)については,セキュリティパッチ適用後の確認事項に関する解答が少なからず見られた」と指摘されています。

設問3(2)

本文の〔本調査での発見事項〕(3)には、制御システムでは事前確認を慎重に行う事情もあり、「セキュリティパッチ適用の間隔が比較的長いこともあり,その間のOSの脆弱性を突いたセキュリティインシデント発生に備えた補完的コントロールが必要である」と記述されています。また、〔D社ネットワークの統合〕や〔制御システムの刷新及び業務システムとの連携〕には、遠隔監視・保守のためにインターネットを介してE社と接続していることや、生産管理システム等と「リアルタイムにデータを共有」していることが示されています。したがって、システムやネットワークの稼働・通信を維持したまま、OSの脆弱性を狙う不正な通信を検知・遮断する仕組みが求められます。そのため、公式解答例では『侵入防御システムの導入による防御』としています。外しやすい読み違いとして、採点講評では「(2)については,インターネットへの接続制限やネットワークの遮断など,制御ネットワーク及び制御システムの正常稼働に影響を与え得る内容の解答が散見された。問題本文中の背景及び設問の趣旨をよく把握した上で解答してほしい」と指摘されています。

設問4

本文の〔本調査での発見事項〕(4)には、「図1に示したFW-Bの設定は,E社が推奨するポリシに基づいて,E社の技術員が行っている」(図1の具体的な中身は資料では確認できない)とあり、また「FW-B経由の遠隔監視・保守に伴う不正アクセスを防ぐために」対策①,②をE社に求めていると記されています。制御ネットワーク側のFW-Bの設定がE社任せになっているため、監査人はポリシや設定内容が最小限の通信許可になっているかを確かめる必要があります。公式解答例では『ポリシを査閲し,遠隔監視・保守に必要なパケットだけを通過させる設定になっていることを確認する。』としています。外しやすい読み違いとして、採点講評では「単に“~を確認する”という記述にとどまる解答が多く見られた。監査手続を記述する場合には,監査技術(監査証拠を入手するための手段・方法)も併せて記述する必要があり,監査上のポイントを明確にすることも大切です。また,技術的対策に該当しない対策についての解答も散見された」と指摘されています。

学習のポイント

異なるネットワーク接続時の規程間の整合性確認、制御システムの稼働を妨げない補完的コントロールの選定、監査技術と監査上のポイントを含めた監査手続の記述方法を重点的に学習しましょう。

出典:独立行政法人 情報処理推進機構(IPA)平成29年度春期 システム監査技術者試験 午後Ⅰ 問3(公式資料:問題冊子(PDF) / 解答例 / 採点講評)
