平成29年度秋期 システムアーキテクト 午前Ⅱ 問22

装置の両側に何があるかを整理する

内線電話網をIPネットワークに統合する構成では、装置ごとに『どこに置かれ、どちら側の何と接しているか』を整理することが検討の出発点になります。通話の経路を端から端までたどり、各装置の役割を自分の言葉で確認しましょう。

この問題で問われていること

問われているのは、構成内の各装置の配置や役割を整理する判断です。装置名を覚えているかどうかより、接続する二つの側の違いを把握し、その位置に置く必然性を説明できるかが問われていると考えて取り組みましょう。

視点

既存の設備と新しいIPネットワークを統合する構成では、性質の異なるネットワークや機器が混在します。どの装置についても、片側に何がつながり、もう片側に何がつながるのかを書き出してみましょう。そうすると、その装置が異なるネットワークの境界に置かれるのか、一つのネットワークの内部に置かれるのかが見えてきます。装置名から連想するのではなく、接続関係から位置を考える姿勢が大切です。

確認ポイント

• 通話が発信側から着信側まで届く経路を、途中の装置も含めて順にたどれているか
• 各装置について、両側に接しているネットワークや機器の種類を書き出したか
• 装置の位置を名称の印象ではなく、接続関係にもとづく理由で説明できるか

正解

ア

解説

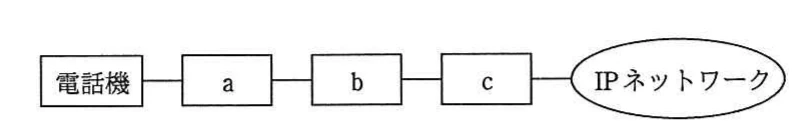

既存の電話機とPBXをIPネットワークへ統合する構成では、電話機側にPBX、IP化を担うVoIPゲートウェイ、ネットワーク接続を担うルータを順に配置します。

理由

PBXは既存の電話機を収容して内線交換を行います。VoIPゲートウェイは電話音声などの電話通信とIP通信の間を変換し、ルータはIPネットワークへ接続してパケットを中継します。したがって図の順序は電話機、PBX、VoIPゲートウェイ、ルータ、IPネットワークとなります。

比較

この問題では、各装置の機能だけでなく、電話機側からIPネットワーク側へ向かう配置順が重要です。PBXを電話機の直後に置き、電話通信をIP通信へ橋渡しするVoIPゲートウェイを続け、その先をルータでIPネットワークに接続する組合せが条件に一致します。

選択肢ア（正解）

これは正解だよ。aのPBXは既存の電話機を収容して内線交換を行い、bのVoIPゲートウェイは電話通信とIP通信を相互に変換する。さらにcのルータがIPネットワークへ接続するため、図の接続順と各装置の役割が一致している。

選択肢イ

これは不正解だよ。aのPBXまでは電話機側の構成として適切だが、bにルータを置き、cにVoIPゲートウェイを置く順序が異なる。電話通信をIP通信へ変換する境界装置の後段に、IPネットワークへ接続するルータを配置する必要がある。

選択肢ウ

これは不正解だよ。aをVoIPゲートウェイとすると、既存の電話機を収容して内線交換を行うPBXが電話機の直後に配置されない。さらにbのPBXとcのルータという並びでは、電話機側の既存設備からIP側へ移行する役割分担と接続順に合わない。

選択肢エ

これは不正解だよ。aのVoIPゲートウェイは電話機を収容する既存PBXの代わりにはならず、cのPBXもIPネットワーク直前に置く装置ではない。電話機側のPBX、変換を担う装置、IP接続を担う装置という順序になっていない。

学習のポイント

PBX、VoIPゲートウェイ、ルータの役割と接続順を整理する。
