平成22年度秋期 システムアーキテクト 午前Ⅱ 問1

空欄周辺の流れの整合を確かめる

空欄を埋める際は、その空欄につながる入力と出力を業務の記述と一つずつ照らし合わせ、前後の要素との間で情報の受け渡しが途切れたり矛盾したりしないかを確かめる、という一つの観点に絞って検討すると判断の根拠が明確になります。

この問題で問われていること

問われているのは、全体の流れの中で空欄がどの位置にあり、何を受け取って何を渡しているかという関係です。業務の説明に登場する言葉や手順をデータの流れの向きと対応付け、空欄の役割が前後の流れと食い違わないかを確かめることが焦点です。

視点

DFDは、業務の中で情報がどこから来てどこへ行くかを表す表現です。空欄を検討するときは、名称の印象だけで選ばないようにします。その位置に流れ込むものと流れ出すものを書き出し、業務の説明の中でその受け渡しが実際に起きているかを確かめると、根拠のある判断につながります。

確認ポイント

• 空欄に流れ込む情報と流れ出す情報を、それぞれ書き出して整理したか
• 書き出した受け渡しが、業務の説明のどの部分に対応するかを確認したか
• 空欄を埋めた後に前後のつながりを通して読み、矛盾がないか見直したか

正解

イ

解説

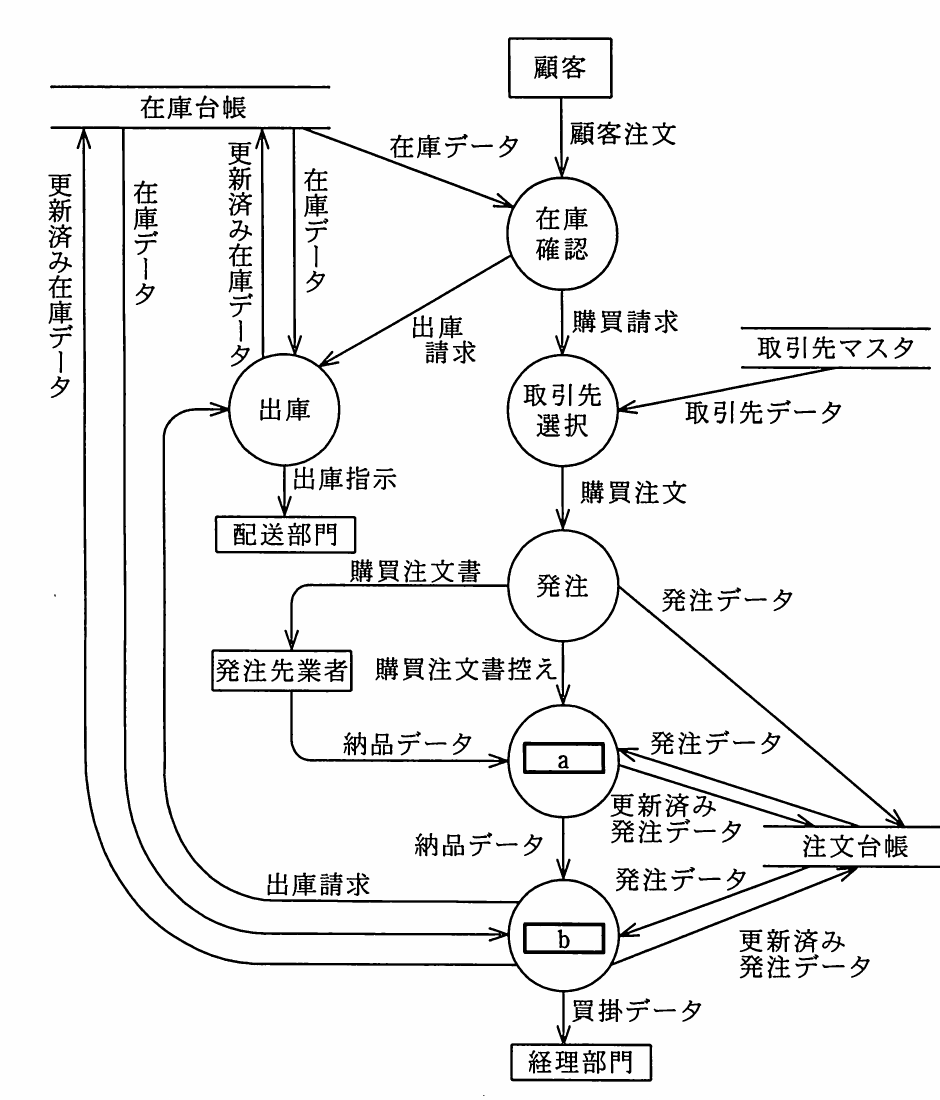

aは発注先から届いた納品データと購買注文書控えを受け取り、内容を確認する処理です。確認後の納品データはbへ渡され、bは入庫処理として在庫管理や買掛データに関係する情報を扱う。したがって組合せはイです。

理由

発注先業者から納品データが届き、発注処理から購買注文書控えも渡されているため、aは納品内容と注文内容を照合する検査に当たる。その結果の納品データが次の処理へ渡される。

比較

bはaから納品データを受け取り、在庫台帳の更新に関係する処理を行い、買掛データを経理部門へ渡している。この役割は入庫に該当するため、aとbの組合せは検査／入庫となる。

選択肢ア

これは不正解だよ。aを欠品確認とすると、発注先から届く納品データと購買注文書控えを照合して次の処理へ渡す流れを適切に表せない。また、bは注文台帳や納品データを受けて入庫と経理処理につなげる位置にあり、在庫引当とは一致しない。

選択肢イ（正解）

これは正解だよ。aには、発注先からの納品データと購買注文書控えを照合する検査が入る。検査後の納品データを受けたbは、在庫台帳の更新や買掛データの作成につながる入庫を行うため、DFDのデータフローと業務順序に合っている。

選択肢ウ

これは不正解だよ。納期確認は発注前後の予定管理に関する処理であり、発注先から実際に届いた納品データと購買注文書控えを受けるaの位置には合わない。bについては入庫と考えられるが、aの役割がDFDの流れと一致しない。

選択肢エ

これは不正解だよ。与信限度確認は顧客への販売や信用取引に関する確認であり、発注先業者から納品データを受けて購買注文書控えと照合するaには当てはまらない。さらに、bは入庫後の在庫・買掛処理につながるため、在庫引当とは異なる。

学習のポイント

DFDのデータフローを業務の実際の処理順序に対応付けて判断する。
